T-EMCompass AAN/ISN T8
Details

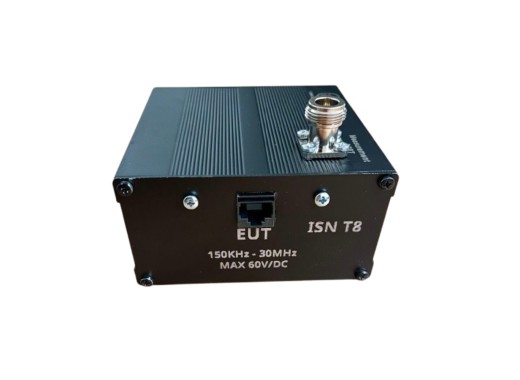

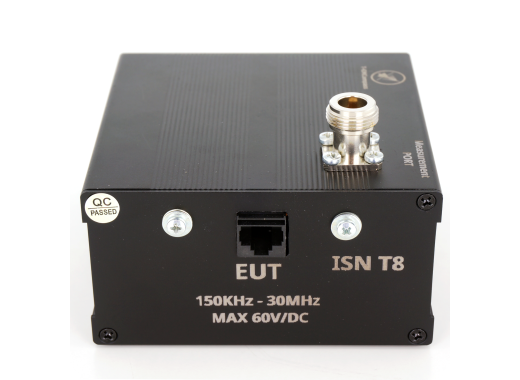

De T-EMCompass AAN/ISN T8 is een ISN gemaakt in België, met twee RJ45-connectoren waardoor één connector verbonden kan worden met de EUT (apparatuur die getest wordt) en de andere met de AE (geassocieerde apparatuur). Door de manier van aansluiten wordt de ISN in-line in de Ethernetkabel tussen beide apparaten gestoken. Het apparaat kan gebruikt worden met 1-4 ongebalanceerde en niet afgeschermde paren en is geschikt voor 10/100Mb en 1Gb Ethernet toepassingen. De ISN creëert een gecontroleerde impedantieomgeving en extraheert de common-mode ruis die wordt gegenereerd door de EUT, zodat deze kan worden gemeten door een EMI-ontvanger of spectrum analyser.
Het apparaat kan geleide-emissiemetingen uitvoeren van 150kHz tot 30MHz, waardoor het kan worden gebruikt voor PoE-toepassingen (Power over Ethernet) en pre-compliance metingen. De ISN is alleen bedoeld voor niet-afgeschermde twisted pairs (UTP) kabels. Dit apparaat is een prijsvriendelijk alternatief voor de Tekbox TBISN-T4. De AAN/ISN T8 wordt geleverd met kalibratiewaarden.
Specificaties
| Bandbreedte | 150 kHz - 30 MHz |
| Impedantie | 150 Ω ± 20 Ω |
| Spanningsverdelingsverhouding | 9,5 dB ± 1 dB |
| Max. spanning | 60 V DC |
| Max. stroom | 0,6 A per paar |
| Toepassingen | 10/100 Mb, 1 Gb Ethernet |
| Meetpoort | 50 Ω N-type |
| EUT/AE-connectoren | RJ45-aansluitingen |
| Bedrijfstemperatuur | 10 °C - 35 °C |
| Afmetingen | 106 x 73,7 x 100 mm |
| Gewicht | 2,01 kg |
Accessoires
De AAN/ISNT8 wordt geleverd met:
- UTP-kabel van 1 meter
- Aansluitkabel met banaanstekker
- Beschermkoffer
Plus en minpunten
- prijsvriendelijk
Downloads
| T-EMC-ISNT8 user manual EN |  (575.42 KB) | Download |
