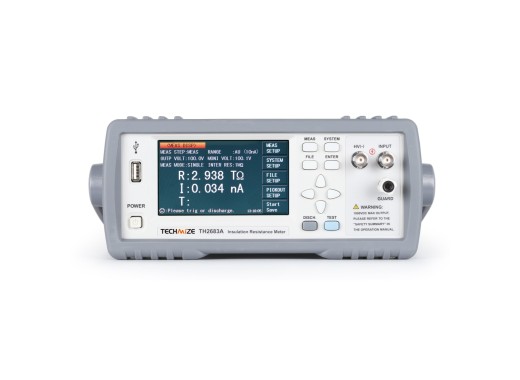

Techmize TH2683A isolatieweerstandsmeter
Details
De TH2683A is een snelle isolatieweerstandsmeter met een testspanningsbereik van 1 tot 1000V en een weerstandsmeting tot 10TΩ. De TH2683-serie is ontworpen voor het automatiseren van snelle metingen in R&D- of industriële scenario's, waarbij de isolatieweerstand en lekstroom gelijktijdig worden weergegeven met een maximale snelheid van 30ms.
Daarnaast kan de meter extern worden bestuurd via de RS232C-poort of USB-seriële poort, wat eenvoudige programmering met SCPI-commando's mogelijk maakt. Een belangrijk kenmerk van de TH2683-serie is de mogelijkheid om componenten te sorteren in 4 instelbare bins: 3 pass en 1 fail. De gemeten data wordt vervolgens opgeslagen op een externe USB-drive, en de sorteerresultaten kunnen via de handler-interface worden uitgevoerd voor gebruik in geautomatiseerde componentsorteersystemen.
Techmize-producten worden geproduceerd door Tonghui, het bedrijf achter bekende kwaliteitsproducten in de test- en meetindustrie. Met Techmize introduceren zij hun eigen Europese productlijn met lokale service en ondersteuning, en bieden ze dezelfde kwaliteit tegen een eerlijke prijs.
Modeloverzicht
| Model | TH2683A | TH2683B |
|---|---|---|
| Testbereik | 100 kΩ - 10 TΩ | 100 kΩ - 5 TΩ |
| Spanningsbereik | 1 - 1000 V | 1 - 500 V |
| Prijs |
Specificaties
| Testnauwkeurigheid | I > 10 nA: ±2% I ≤ 10 nA: ±5% |
| Spanningsnauwkeurigheid | V ≥ 10 V ±(1%+1) V ≤ 10 V ±(10%+0,1) |
| Stroomnauwkeurigheid | ±2% + 3pA |
| Stroomlimiet | 10 mA |
| Meetsnelheid | Snel: ≤ 30 ms Langzaam: ≤ 60 ms |
| Datalogging | Ja |
| Display | 4,3" TFT LCD (480 x 272) |
| Connectiviteit | LAN, USB (host/device), RS232C, handler |
| Afmetingen | 235 x 105 x 360 mm |
| Gewicht | 3,6 kg |
Accessoires
De TH2683A wordt standaard geleverd met:
- 1x 1A zekering
- 1x 2A zekering
- 1x TH26004B-testkabel
- 1x Netsnoer
Plus en minpunten
- Groot testbereik
Downloads
| Techmize TH2683 series datasheet |  (705.51 KB) | Download |
| Techmize TH2683 series user manual | (1.2 MB) | Download |
