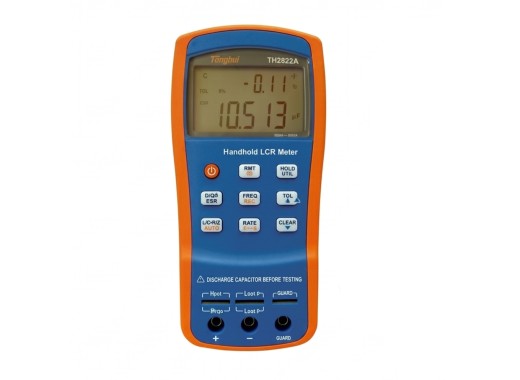

Techmize TH2822A draagbare LCR-meter
Details
De Techmize TH2822A is een handheld LCR-meter uit de TH2822-serie. Deze serie LCR-meters staat bekend als een draagbaar instrument voor een aantrekkelijke prijs. Het toestel meet L, C, R, Z, D, Q, θ en ESR met een primaire uitlezing van 40.000 counts en een D/Q-resolutie van 0,0001, waarbij primaire en secundaire parameters tegelijk worden weergegeven op een verlichte LCD. Testfrequenties zijn instelbaar op 100Hz, 120Hz, 1kHz en 10kHz, met een testsignaal van 0,6Vrms en een basisnauwkeurigheid van 0,25%, wat het merendeel van de karakterisering van spoelen, condensatoren en weerstanden op productielijnen, reparatiebanken en in onderwijslabs dekt.
De snelle meettijd van 250ms, automatische bereikkeuze en 4-tolerantie comparator (1/5/10/20%) maken de meter zeer geschikt voor snelle en eenvoudige componenttests. Handige functies zoals data hold en Min/Max/Average-registratie helpen bij het loggen en sorteren van componenten tijdens herhaalde metingen. Tot slot beschikt de LCR-meter over een Mini-USB-interface met ondersteuning voor SCPI-commando's en werkt deze samen met de gratis FastAccess PC-software voor bediening op afstand en data-export. Voor SMD-werk zijn optionele 4-terminal Kelvin-testklemmen (TH26009C en TH26029C) verkrijgbaar. Neem contact op voor meer informatie.
Techmize-producten worden geproduceerd door Tonghui wat het bedrijf achter bekende kwaliteitsproducten in de test- en meetindustrie is. Met Techmize introduceren zij hun eigen Europese productlijn met lokale service en ondersteuning, en bieden ze dezelfde kwaliteit tegen een eerlijke prijs.
Modeloverzicht
| Model | TH2822A | TH2822C | TH2822D | TH2822E |
|---|---|---|---|---|
| Testfrequentie | 100 Hz / 120 Hz / 1 kHz / 10 kHz | 100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz | 100 Hz / 120 Hz / 1 kHz / 10 kHz | 100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz |
| Testsignaalniveau | 0,6 Vrms | 0,6 Vrms | 0,3 / 0,6 / 1 Vrms | 0,3 / 0,6 / 1 Vrms |
| Basisnauwkeurigheid | 0,25% | 0,25% | 0,10% | 0,10% |
| DCR-meting | Nee |
Nee |
Ja |
Ja |
| Prijs |
Specificaties
| Testparameters | |||||||
| |||||||
| Uitgangsimpedantie | 100 Ω | ||||||
| Testsnelheid | 4 metingen/s (Snelle modus) 1,5 metingen/s (Langzame modus) | ||||||
| Bereikkeuze | Automatisch | ||||||
| Display | LCD met achtergrondverlichting | ||||||
| Display resolutie | 40.000 counts, 4¾ digits | ||||||
| Interface | Mini-USB | ||||||
| Andere functionaliteit | Data hold, Min/Max/Average-registratie, percentageweergave, automatische uitschakeling, indicator voor lage batterijspanning | ||||||
| Batterij | 9 V alkaline | ||||||
| Afmetingen | 190 x 90 x 41 mm | ||||||
| Gewicht | 350 g | ||||||
Accessoires
De TH2822A wordt standaard geleverd met:
- 1x Mini-USB-kabel
- 1x Meetsnoerset (banaan naar krokodilbek)
- 1x 9V alkaline batterij
- 1x 12V AC-adapter
Downloads
| TH2822 series datasheet |  (888.26 KB) | Download |
| TH2822A user manual | (1.3 MB) | Download |
