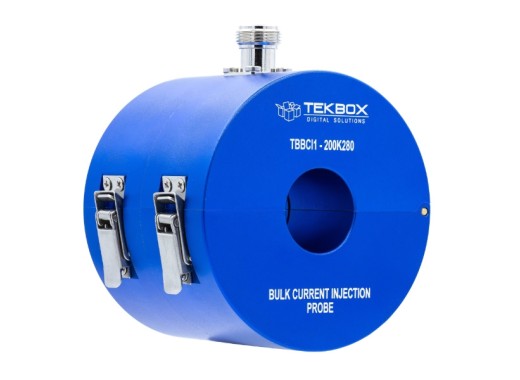

Tekbox TBBCI1-200K280 bulk current injection probe
Details
De Tekbox TBBCI1-200K280 is een bulk current injection probe gekarakteriseerd in het frequentiegebied van 10 kHz tot 300 MHz. De CBI probe is ontworpen voor immuniteitstesten volgens de IEC/ EN 61000-4-6 normen, en voldoet in het frequentiegebied 250 kHz - 230 MHz aan de insertion loss specificaties. De insertion loss van de probe is 8 dB voor het grootste deel van de bandbreedte, en het is mogelijk om severity levels 1, 2, 3 en een arbitrair stress level tot 30 V te injecteren. Tenslotte kan de TBBCI1-200K280 ook worden gebruikt voor meetdoeleinden.
Wij verkopen ook de kalibratieopstelling voor de TBBCI1-200K280 probe, de TBBCI1-CAL.
Modeloverzicht
Momenteel hebben we twee Tekbox-modellen in onze catalogus, die verschillen in hun frequentiebereik en dus in hun conformiteitsnormen.
| Model | TBBCI1-200K280 | TBBCI1-800K420 |
|---|---|---|
| Frequentiebereik | 10 kHz - 300 MHz | 10 kHz - 500 MHz |
| Conforme normen | IEC/ EN 61000-4-6 | ISO 11452-4 & IEC/ EN 61000-4-6 |
| Insertion loss (typ.) | 8 dB | 5 dB |
| Prijs |
Specificaties
| Transfer impedance | 26 dBΩ typisch. |
| Vermogen | Severity levels 1, 2, 3 en een arbitrair stressniveau tot 30 V |
| Diameter opening | 27 mm |
| Aansluiting | N-female |
| Buitenafmetingen | Diameter: 92 mm Hoogte: 76 mm |
| Gewicht | 1,2 kg |
Downloads
| Tekbox TBBCI1-200K280 user manual |  (382.58 KB) | Download |
