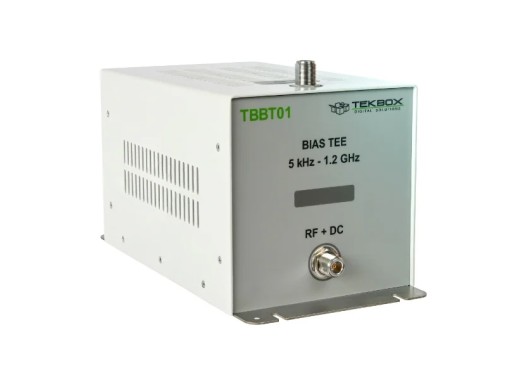

Tekbox TBBT01 hoge stroom bias-tee
Details
De Tekbox TBBT01 bias-tee kan gebruikt worden voor het meten van de saturation effecten van power inductors en bias-spanningseffecten op condensatoren. In tegenstelling tot andere bias-tees kan de TBBT01 zowel meten bij een hoge bandbreedte van 1,2GHz als bij een hoge stroom van 10A. Hierdoor kan deze hoge stroom bias-tee gebruikt worden voor het evalueren van decoupling/bias inductoren van RF power amplifiers of EMC filters. De TBBT01 kan tot 10A stroom injecteren in een 50Ω RF-pad.
Specificaties
| Frequentiebereik | 5 kHz - 1,2 GHz |
| RF pad insertion loss | < 1 dB; voor 10 kHz - 1 GHz < 1,5 dB; voor 5 kHz - 1,2 GHz |
| VSWR | 1 - 2 |
| Connectiviteit | N-female |
| Afmetingen | 150 x 155 x 330 mm |
| Gewicht | 3 kg |
Accessoires
De Tekbox TBBT01 bias-tee wordt geleverd met:- 1x TBBT01
- 1x female klemmenblok
Downloads
| Tekbox TBBT01 manual |  (821.67 KB) | Download |
