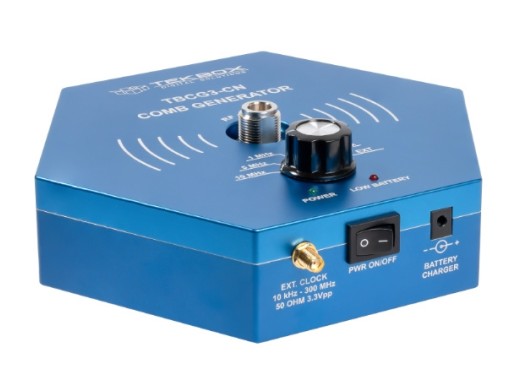

Tekbox TBCG3-CN comb generator
Details
De Tekbox TBCG3-CN comb generator wordt gebruikt om conducted emission test setups te valideren door een reeks harmonisch gerelateerde frequenties te genereren. Hierdoor kan de prestatie en kalibratie van meetapparatuur worden beoordeeld. De TBCG3-CN is uitgerust met een draaischakelaar waarmee je kunt kiezen tussen vijf vaste comb frequenties en een externe excitatie-ingang die varieert van 5 kHz tot 300 MHz. Bovendien genereert de comb generator een comb spectrum met ongeveer 8 dB flatness binnen het frequentiebereik tot 1,5 GHz en heeft de comb generator een 50 Ohm uitgang met een female N-connector. De TBCG3-CN wordt gevoed door 4 AA NiMH-batterijen.
Specificaties
| Maximale frequentie | 1,5 GHz |
| Comb frequenties | 100 kHz, 500 kHz, 1 MHz, 5 MHz, 10 MHz |
| Flatness van het comb spectrum | 8 dB |
| Voeding | 4 x AA NiMH-batterijen |
| Diameter | 180 mm |
| Hoogte | 60 mm |
| Gewicht | 1250 g |
Accessoires
De TBCG3-CN wordt standaard geleverd met het volgende:
- Externe oplader
- Adapterkabel
Downloads
| Tekbox TBCG3-CN manual |  (623.71 KB) | Download |
