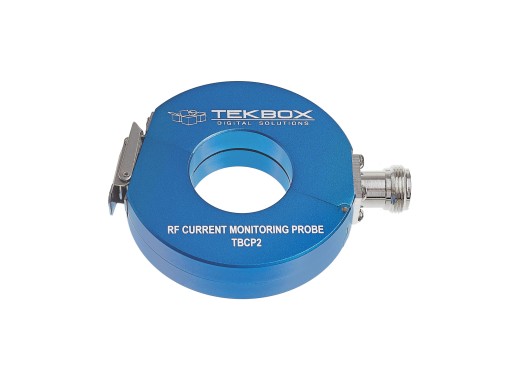

Tekbox TBCP2 32mm RF-current probe
Details
De TBCP2-serie van Tekbox bestaat uit 'snap-on' RF-current probes die ontworpen zijn voor EMC pre-compliance testen. Deze probes hebben een zeer vlakke respons met een 3dB bandbreedte en zijn afhankelijk van het model gekarakteriseerd over het frequentiebereik van 10Hz tot 1GHz. Doordat de TBCP2 een snap-on probe is, kan deze eenvoudig worden bevestigd aan kabels die voorzien zijn van grote connectoren.
Wij verkopen ook de kalibrator voor de TBCP2, zie deze pagina.
TBCP2 modeloverzicht
De TBCP2-serie omvat gespecialiseerde modellen voor lagere frequenties en hoge stroompulsen:
| Model | Gekarakteriseerd frequentiebereik | Eigenschappen / Bandbreedte |
|---|---|---|
| TBCP2-30K400 | 10 Hz - 500 MHz | 3dB bandbreedte: 30 kHz - 400 MHz. |
| TBCP2-20M700 | 10 kHz - 800 MHz | Vastleggen van korte stroompulsen tot 300 A. |
| TBCP2-30M1000 | 10 kHz - 1 GHz | Vastleggen van korte stroompulsen tot 50 A. |
| Standaard Modellen | 30 kHz - 250 MHz | Standaard vlakke respons. |
| Standaard Modellen | 30 kHz - 500 MHz | Standaard vlakke respons. |
| Standaard Modellen | 30 kHz - 750 MHz | Standaard vlakke respons. |
Serie-vergelijking
De modellen in de TBCP-serie verschillen qua gekarakteriseerd frequentiebereik en de opening.
| Model | TBCP1 | TBCP2 | TBCP3 | TBCP4 |
|---|---|---|---|---|
| Gekarakteriseerd frequentiebereik | 10 kHz - 200/250/500 MHz | 10 Hz - 1 GHz | 30 kHz - 1 GHz | 10 kHz - 250/500/750 MHz |
| Opening | 25 mm | 32 mm | 17 mm | 32 mm |
Specificaties
| Max. primaire stroom (DC - 400 Hz) | 80 A (Standaard) / Tot 300 A (Pulsmodellen) |
| Max. primaire stroom (RF) | 3 A |
| Connector type | N-female |
| Gewicht | 320 g |
| Diameter opening | 32 mm |
| Buitendiameter | 73 mm |
| Hoogte | 20 mm |
Plus en minpunten
- Geschikt voor EMC pre-compliance testen
- Snap-on probe
Downloads
| Tekbox TBCP2-250 manual |  (330.75 KB) | Download |
| Tekbox TBCP2-500 manual | (328.38 KB) | Download |
| Tekbox TBCP2-750 manual | (342.56 KB) | Download |
| Tekbox TBCP probes in EMCview | (495.53 KB) | Download |
| TBCP2 20M700 manual | (565.54 KB) | Download |
| TBCP2 30K400 manual. | (270.02 KB) | Download |
| TBCP2 30M1000 manual | (417.36 KB) | Download |
