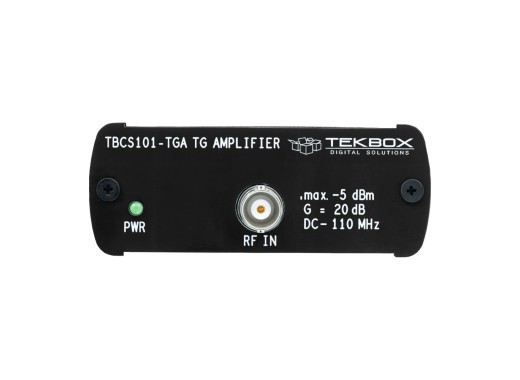

Tekbox TBCS101-TGA DC gekoppelde driverversterker
Details
De Tekbox TBCS101-TGA is een DC gekoppelde versterker, speciaal ontworpen voor CS101-testopstellingen. De TBCS101-TGA kan daarnaast ook dienen als een algemene differentiaal versterker, en is geschikt in combinatie met de Tekbox TBMR-110M EMI-analyser. De versterker heeft een versterking van 20dB, een vlakke versterking van 0–20MHz, een 3dB bandbreedte van 40MHz en een uitgangsvermogen van +15dBm.
Specificaties
| Bandbreedte | 0 - 40 MHz |
| Versterking | 20 dB |
| Ingangsimpedantie | 50 Ω |
| Max. rating | +20 dBm (50 Ω) ±1,5 V DC (max. ingangswaarde) |
| Uitgangsimpedantie | 50 Ω |
| Uitgangs return loss | > 20 dB typ. |
| Connectiviteit | BNC-female |
| Voeding | 5 V via USB-C |
| Afmetingen | 82 x 33 x 80 mm |
| Gewicht | 100 g |
Accessoires
Standaard wordt de TBCS101-TGA geleverd met:
- USB-C kabel
Downloads
| Tekbox TBCS101-TGA - User manual |  (856.11 KB) | Download |
