Tekbox TBESDT2 ESD-Target
Details
De Tekbox TBESDT2 ESD-target kan worden gebruikt om ESD-simulatoren te verifiëren. De TBESDT2 is een stroomvoerende transducer en kan worden gebruikt om metingen te doen die voldoen aan IEC 61000-4-2 tot 4GHz. De ESD-target wordt gebruikt om de ESD-puls van een ESD-pistool te meten, testen en kalibreren.

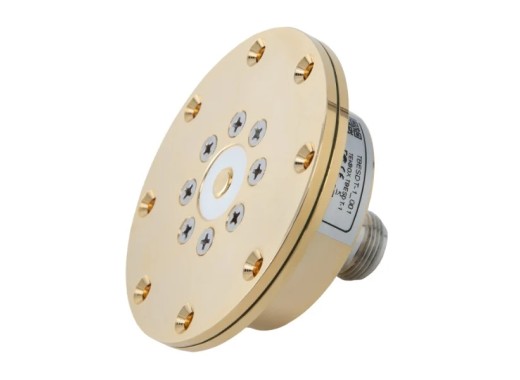

Let op, de afbeeldingen zijn van het Tekbox TBESDT1 model.
Specificaties
| Weerstand | 1 Ω ± 1 % |
| Frequentiebereik | DC - 4 GHz |
| Max. pulsamplitude | ± 30 kV |
| Afmetingen | Doel: ⌀ 70 mm x H 40 mm Behuizing: 340 x 260 x 110 mm |
| Gewicht | Doel: 0,5 kg Incl. behuizing: 2,1 kg |
Accessoires
De Tekbox TBESDT2 ESD-target wordt geleverd met:- 1x 20 dB verzwakker
- 1x N-male naar SMA-male coaxkabel 100cm
- 1x SMA-female naar BNC-male coaxiale adapter
- Aluminium draagtas
Downloads
| Tekbox TBESDT2 manual |  (186.24 KB) | Download |
