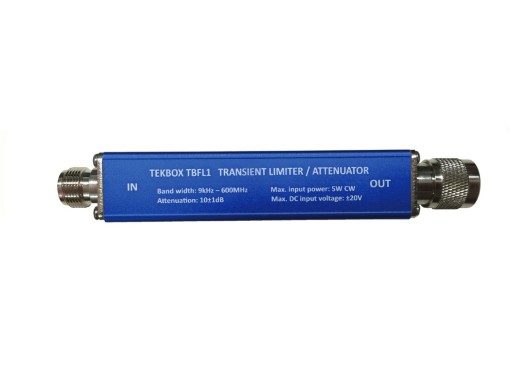

Tekbox TBFL1 transient limiter
Details
De Tekbox TBFL1 transient limiter is benodigd tussen de LISN en de spectrum analyser bij conducted emissions tests. Het in- en uitschakelen van de DUT zal namelijk grote pieken veroorzaken op de uitgang van de LISN.
Bijzonder aan deze Tekox TBFL1 is dat deze zeer goede bescherming biedt en bestand is tegen flinke overbelasting. Deze kan een continu vermogen aan van 5 Watt en een piekvermogen dat vele malen hoger ligt. Als extra bescherming bevat de TBFL1 een gasontladingsbuis die afgaat boven de 50V. Op het gebied van bescherming is deze Tekbox daarom stukken beter dan de meeste andere limiters.
Daarnaast is de TBFL1 volledig gespecificeerd tot 600MHz en dus al klaar voor de toekomst.
Tekbox TBFL1 specificaties
- Frequentiebereik: 9 kHz – 600 MHz
- Demping: 10 dB – 0.5/+1.2 dB in-band (9 kHz to 600 MHz)
- Demping HP-filter: > 30 dB @ 2kHz
- Max. continu RF ingangsvermogen: 5W (+37 dBm) in-band
- Max. DC ingangsspanning ± 20V
- Ingang matching, linear bereik: 9 kHz – 600 MHz < – 16 dB
- Uitgang matching, linear bereik: 9 kHz – 600 MHz < – 23 dB
- Limiting threshold: +11 dBm (@ 37dBm ingangsniveau)
- Aansluitingen: N-type (m) uitgang en N-type (f) ingang
- Afmetingen: 156 mm x 26 mm x 26mm
Wordt geleverd in nette houten opbergbox.
