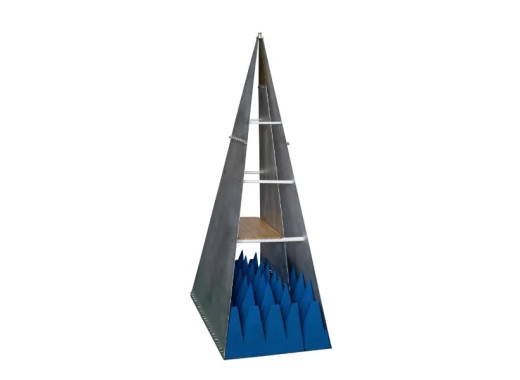

Tekbox TBGTC1 GTEM cell
Details
De Tekbox TBGTC1 is een open GTEM cell, ontwikkeld voor het EMC pre-compliance testen van kleine DUTs. Vergeleken met andere open TEM-cellen werkt deze open GTEM-cell bij hogere frequenties tot 6 GHz. De TBGTC1 wordt ook gebruikt voor radiated emissions- en immuniteits testen. Met de GTEM-cell kan je eenvoudig valideren of veranderingen de EMC-prestaties van de DUT verbeteren of verslechteren. De DUT kan eenvoudig in de GTEM-cell geplaatst worden op een meegeleverd houten bord en de GTEM kan DUTs tot 200 x 200 x 150 mm testen. De 204 x 104 x 100 mm afgeschermde tent wordt aanbevolen bij deze open GTEM-cell.
Specificaties
| Max. meetvolume | 100 x 100 x 100 mm |
| Frequentiebereik | 9 kHz - 6 GHz |
| Cell impedantie | 50 Ω |
| Golf impedantie | 377 Ω |
| Max. RF input power | 600 W |
| Connectors | N-female |
| Afmetingen | 1452 x 780 x 520 mm Hoogte septum: 50 mm |
| Gewicht | 13 kg |
Accessoires
De Tekbox TBGTC1 GTEM cell wordt geleverd met:- Pyramide gevormde schuimabsorbers 500 MHz - 40 GHz
- 1x N-male naar N-male coaxkabel
Downloads
| Tekbox TBGTC1 Manual |  (587.83 KB) | Download |
