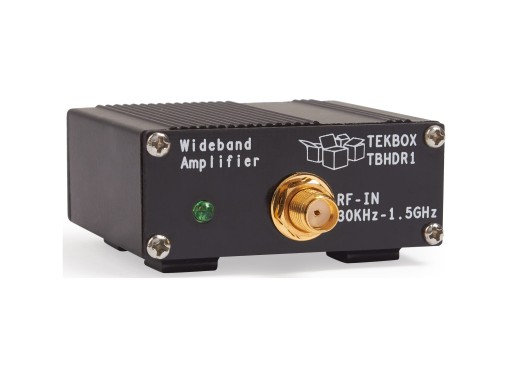

Tekbox TBHDR1 RF versterker
Details
De Tekbox TBHDR1 is een 24 dB RF versterker met een hoog dynamisch bereik van 30 kHz tot 1.5 GHz. De gain van de versterker is gekenmerkt tot wel 6 GHz. De TBHDR1 kan gebruikt worden voor als pre-amplifier in spectrum analysers of EMC metingen en staat bekend om zijn hoge IP3 en low noise figure.
Dankzij de uitstekende specificaties kan de versterker ook gebruikt worden voor actieve loop antennes. Zoals u gewend bent van Tekbox is ook de TBHDR1 van hoge kwaliteit en misstaat dus niet in toepassingen op EMC gebied.
Specificaties
| Frequentie bereik | 30 kHz - 1.5 GHz |
| Gain | Typ. 24 dB (5.3 - 24 dB) |
| Max. input power | +10 dBm |
| 1 dB output compressie punt | 100 MHz: +19.2 dBm typical 500 MHz: +19 dBm typical 1000 MHz: +18.3 dBm typical |
| 3e order output interceptie punt | 100 MHz: +38 dBm 500 MHz: +37 dBm 1000 MHz: +33 dBm |
| Reverse isolatie S12 | -28 dB |
| Input matching | < -16 dB |
| Output matching | < -10 dB |
| Noise figure | 2.7 dB |
| Connectiviteit | SMA-female |
| Impedantie | 50 Ω |
Accesoires
De Tekbox TBL0550-1 wordt geleverd inclusief:
- SMA-male naar SMA-male kabel 25cm
- SMA-male naar N-male kabel 75cm
- SMA-female naar N-male coax adapter
- USB kabel
- Meetgrafieken
Plus en minpunten
- Low noise figure
- Hoge IP3
Downloads
| Tekbox TBHDR1 manual |  (2.02 MB) | Download |
