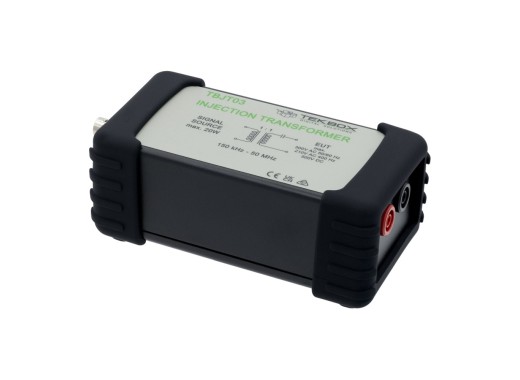

Tekbox TBJT02 breedband injectietransformator
Details
De Tekbox TBJT03 is een breedband injectietransformator voor het maken van bodeplots om de stabiliteit van voedingen en converters te meten. De transformator heeft scheiding tussen de signaalbron en de regelkring en functioneert tevens als een high-pass filter tussen de signaalbron en de voedingslijnen van het EUT. Deze transformator heeft een bruikbare frequentieband van 10 Hz - 100 MHz. De ingang van de transformator is aangesloten via een 50 Ω BNC-female connector en de uitgang via 4 mm veiligheids-banaanstekkers.
Modeloverzicht
We bieden drie injectietransformatoren van Tekbox, die verschillen in frequentiebereik, insertieverlies en capaciteit.
| Model | TBJT01 | TBJT02 | TBJT03 |
|---|---|---|---|
| Bruikbaar frequentiebereik | 10 Hz - 45 MHz | 1 Hz - 7 MHz | 10 Hz - 100 MHz |
| 3 dB-frequentiebereik | 15 Hz - 9 MHz (typ.) | 2 Hz - 3 MHz (typ.) | 50 kHz – 50 MHz (typ.) |
| Insertieverlies (S21) | 15,5 dB (typ.) | 16 dB (typ.) | 3 dB (max.) |
| Capaciteit (bij 1 kHz) | 90 pF | 310 pF | 56 pF |
| Prijs |
Specificaties
| Max. RF-vermogen | 20 W |
| Isolatietest, EUT-ingang | 2500 V, 22 GΩ |
| Max. spanningsbelasting | 300 V |
| Aansluitingen | 50 Ω BNC-female connector (ingang) 4 mm veiligheids-banaanstekkers |
| Afmetingen | 70 x 60 x 140 mm |
| Gewicht | 300 g |
Downloads
| Tekbox TBJT03 - User manual |  (420.45 KB) | Download |
