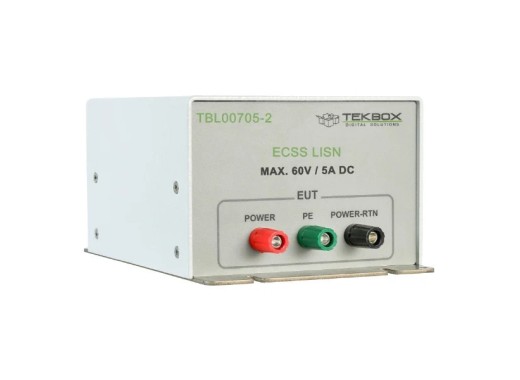

Tekbox TBL00705-2 LISN
Details
De Tekbox TBL00705-2 is een 0.7μH, 10Hz - 200MHz, 2CH LISN (Line Impedance Stabilization Network). Het wordt gebruikt bij EMC-testen om de conducted noise op de voedingslijn van DC/AC gevoede apparaten te meten. Verder wordt het LISN in de voedingslijn van de DUT (Device Under Test) geplaatst. Het meet ongewenste elektrische ruis in de voedingsaansluitingen van de DUT, die kan worden gecontroleerd met een spectrumanalyser of een meetontvanger.
Let op: bij gebruik van deze LISN zonder transient limiter en bij het testen van producten die op wisselstroom werken, is het sterk aanbevolen om de ingang van de aangesloten analyser te beschermen met een high pass filter zoals het Tekbox TBHPF1-150kHz high pass filter.
Specificaties
| Type | V-AMN (0.7 μH / 50 Ω) |
| Frequentiebereik | 10 Hz - 200 MHz |
| Max. spanning | 60 V |
| Max. stroom | 5 A |
| DC-weerstand | 100 mΩ per kanaal |
| Interfaces | 4 mm banaanstekkers |
| Afmetingen | 120 x 175 x 85 mm |
| Gewicht | 0,9 kg |
Plus en minpunten
- Lichtgewicht
- Compact
