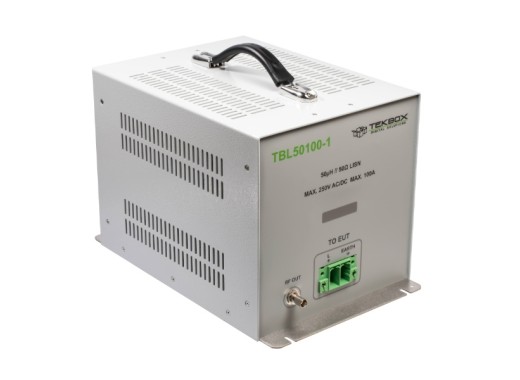

Tekbox TBL50100-1 LISN
Details
De Tekbox TBL50100-1 50µH 100A is een eenkanaals LISN (Line Impedance Stabilization Network) dat gebruikt wordt bij EMC testen om de conducted noise op de voedingslijn van DC/AC apparaten te meten. Dit LISN werkt in een frequentiebereik van 150 kHz - 30 MHz volgens CISPR 16-1-2. De LISN wordt in de voedingslijn van de DUT (Device Under Test) geplaatst. Het meet ongewenste elektrische ruis in de voedingsaansluitingen van de DUT, die kan worden gecontroleerd met een spectrumanalyser of een measurement receiver. Door meerdere TBL50100-1 eenkanaals LISN's te gebruiken, wordt het mogelijk om driefasige metingen uit te voeren.
Let op: bij gebruik van deze LISN zonder trasnsient limiter en tijdens het testen van devices met AC-voeding, wordt het sterk aanbevolen om de ingang van de aangesloten analyser te beschermen met een high pass filter zoals het Tekbox TBHPF1-150kHz high pass filter.
Houd er rekening mee dat de Tekbox TBL50100-1 LISN is vervangen door de Tekbox TBL50100-1B LISN.
Specificaties
| Frequentiebereik | 150 kHz - 30 MHz |
| Max. spanning | 250 V DC / 250 V AC |
| Max. stroom | 70 A continu, 100 A gedurende 10 minuten |
| DC weerstand | < 20 mΩ |
| Connectiviteit | BNC, high current plug/screw terminals: Phoenix-contact |
| Type | V-AMN (50Ω/50µH) |
| Afmetingen | 350 x 230 x 230 mm |
| Gewicht | 5,3 kg |
Accessoires
De Tekbox TBL50100-1 wordt geleverd inclusief:
- 2x female terminal blocks
- 1x 75 cm BNC-Male naar N-Male RG223 kabel
Plus en minpunten
- Hoge maximale stroom voor een eenkanaals LISN
Downloads
| TBL50100-1 Manual |  (1.7 MB) | Download |
