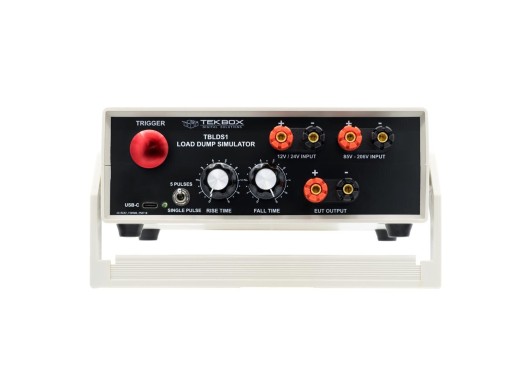

Tekbox TBLDS1 load dump simulator
Details
De Tekbox TBLDS1 is een elektronische load voor gebruik in pre-compliance testopstellingen. Om de load te laten werken is er een externe voeding vereist via een USB-C-aansluiting (kabel niet inbegrepen). De load genereert pulsen conform de volgende normen: ISO 7637-2, ISO 16750-2 en J2139. De TBLDS1 biedt een betaalbaar alternatief voor ontwerpingenieurs die hun ontwerp willen valideren vóór officiële compliance-testen, zonder de hoge kosten van standaard load dump-simulatoren. Daarnaast zijn zowel een laagspannings- als een hoogspanningsvoeding nodig om de testopstelling compleet te maken. Meer informatie hierover is te vinden in de handleiding hieronder.
Specificaties
| Stijgtijd | Instelbaar, typ. 100 μs – 10 ms | |
| Valtijd | Instelbaar, typ. 700 ms – 1 s | |
| Ri | 2 Ω | |
| Bedrijfsmodi | Enkele puls, 5 pulsen met 10 s interval | |
| EUT-stroom | 3 A max in een 12 V-systeem 1.5 A max in een 24 V-systeem |
|
| EUT-spanning | +14 V / +28 V (externe voeding) | |
| transiëntspanning | +230 V max (externe voeding) | |
| Afmetingen | 19 x 22 x 8 cm | |
| Gewicht | 900 g |
Plus en minpunten
- Geen USB-C kabel meegeleverd
Downloads
| Tekbox TBLDS1 user manual |  (817.58 KB) | Download |
