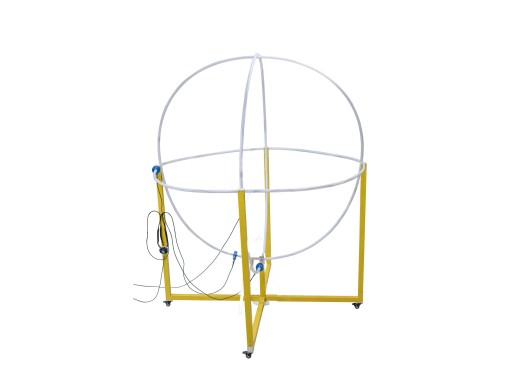

Tekbox TBLLA-2M drievoudige lusantenne
Details
De Tekbox TBLLA-2M is een grote lusantenne (drievoudige lus), elk met een diameter van 2 meter, gemonteerd op een lichtgewicht hol WPC frame. De antenne is ontworpen om het geïnduceerde magnetisch veld van armaturen (verlichting) te meten, volgens de CISPR 16-1-4 en CISPR 15/EN 55015 specificaties. De TBLLA-2M heeft een frequentiebereik van 3Hz tot 30MHz. Elke lus ontvangt de straling van het magnetisch veld loodrecht op het vlak en levert een spanningssignaal proportioneel is aan de kracht van de straling in het H-veld. De antenne wordt geleverd met drie TBCCP1-2K70 stroomprobes.
De antenne wordt niet geleverd met een TBTP3-statief. Andere accessoires voor de TBLLA-2M zijn de CDP-kalibratiedipool en de CDP-SS-B-montagebeugel.
Specificaties
| Type antenne | Grote lus antenne (drievoudige lus) |
| Frequentiebereik | 3 kHz - 30 MHz |
| Nominale impedantie | 50 Ω |
| Effectieve antennecorrectiefactor | 0 dB |
| Connector | N-type female |
| Afmetingen | 206.2 x 206.2 x 254.7 cm |
| Gewicht | 25 kg |
Accessoires
De TBLLA-2M wordt geleverd met:
- 1x TBTP3 houten statief
- 1x DUT plaat
- 3x TBCCP1-2K70 coaxiale RF-stroombewakings probes
- Benodigde coaxiale kabels
- Benodigde ferriet kabels
- 1x RF coaxiale schakelaar
- 1x Fabriekskalibratierapport
Downloads
| TBLLA-2M user manual |  (466.35 KB) | Download |
