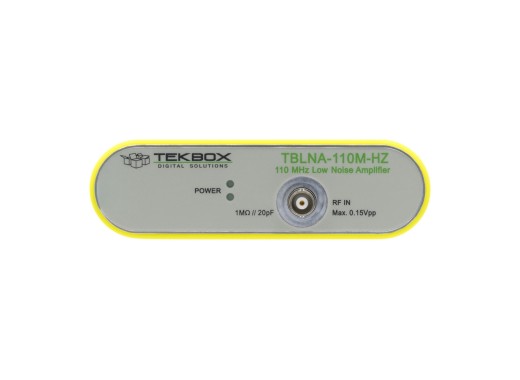

Tekbox TBLNA-110M-HZ DC-gekoppelde impedantieomvormer
Details
De TekBox TBLNA-110M-HZ is een DC-gekoppelde impedantieomvormer die is ontworpen om hoogohmige bronnen van 1MΩ aan te passen naar 50Ω. De TBLNA-110M-HZ kan worden gebruikt voor in-circuit metingen met standaard oscilloscoopprobes in 50Ω-systemen, maar ook als hoogohmig frontend voor RF-meetinstrumenten met een 50Ω-ingang, zoals spectrum analysers. Het apparaat heeft een vlakke frequentierespons van DC tot 110MHz en een 3dB-bandbreedte van DC tot 500MHz, en blijft bruikbaar tot 1GHz. Daarnaast beschikt de omvormer over twee afzonderlijke uitgangen: één met een versterking van 0dB en één met een versterking van 20dB. Dit is met name handig bij gebruik van een 1:10 oscilloscoopprobe, waarbij de versterkte uitgang de verzwakking van de probe kan compenseren.
Specificaties
| Frequentiebereik | DC – 110 MHz (vlak) DC – 500 MHz (3dB) |
| Ingangsimpedantie | 1 MΩ / 20 pF |
| Uitgangsimpedantie | 50 Ω |
| Uitgangsretourverlies | > 25 dB |
| Versterking | 0 dB of 20 dB |
| RF-connector | BNC female |
| Ruisvloer | < 10 nV/√Hz typ. (> 2 MHz) |
| Voeding | 12 V (DC) |
| Afmetingen | 135 x 40 x 110 mm |
| Gewicht | 350 g |
Accessoires
De TekBox TBLNA-110M-HZ wordt geleverd met:
- Netsnoer
Plus en minpunten
- Twee afzonderlijke uitgangen met verschillende versterking
- Vlakke frequentierespons tot 110MHz
Downloads
| Tekbox TBLNA-110-HZ user manual |  (1.48 MB) | Download |
