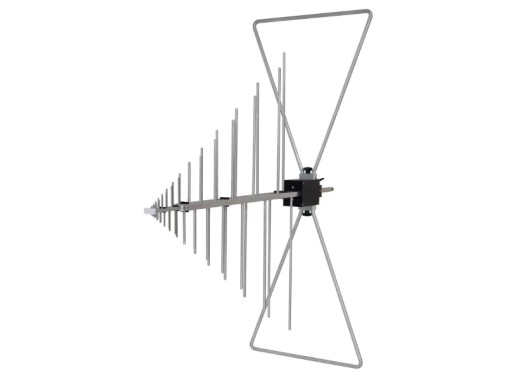

Tekbox TBMA12 hybride antenne
Details
De TBMA12 is een hybride meetantenne die een conische en een logaritmisch periodieke antenne combineert om een vlakke breedbandfrequentierespons te bereiken voor EMC pre-compliance testen. De antenne heeft een frequentiebereik van 30MHz tot 6000MHz en een continu ingangsvermogen van 130W. De TBMA12 heeft een VSWR van <3:1 voor frequenties boven 75MHz. Er is een montage-element van 22mm aanwezig, waarmee de antenne op een van Tekbox' statieven gemonteerd kan worden, zoals de TBTP5 of TBTP6.
Specificaties
| Type antenne | Hybride |
| Frequentiebereik | 30 MHz - 6000 MHz |
| Nominale impedantie | 50 Ω |
| Staandegolfverhouding (VSWR) | < 3:1 (f > 75 MHz) |
| Isotrope versterking bij 3m afstand | -16,83 dBi - 8,16 dBi |
| Antennefactor bij 3m afstand | 7 dB/m - 41 dB/m |
| Max. continu RF-ingangsvermogen | 130 W |
| Connector | N-type female |
| Afmetingen | 134,6 x 150,4 x 55,8 cm |
| Gewicht | 6,9 kg |
Accessoires
De TBMA12 wordt standaard geleverd met:
- 1x Draagkoffer
Downloads
| Tekbox TBMA12 user manual |  (1.17 MB) | Download |
