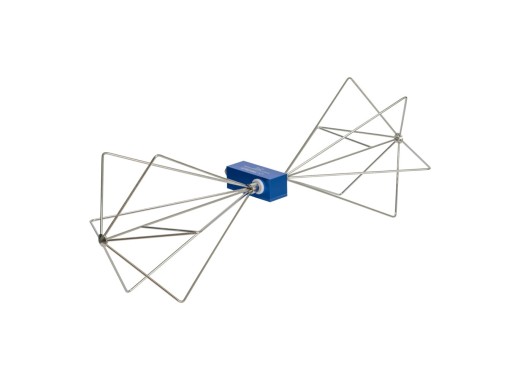

Tekbox TBMA1C biconische antenne
Details
De Tekbox TBMA1C is een passieve biconische antenne, voor het gebruik bij EMC pre-compliance metingen. De TBMA1C heeft een frequentiebereik van 20MHz tot 1GHz en een richtingskarakteristiek vergelijkbaar met die van een dipool. Dankzij de compacte en lichte constructie is de antenne eenvoudig te hanteren. Ook is de TBMA1C beschermd tegen het opbouwen van statische lading. Bovendien is het met deze antenne mogelijk om een gedefinieerde veldsterkte te genereren.
De antenne wordt standaard geleverd in een aluminium transportkoffer. Een statief wordt niet meegeleverd. Dankzij de standaard 1/4&"-schroefdraad kan de antenne echter eenvoudig worden gemonteerd op andere standaards, zoals de Tekbox TBTP2B of TBTP3-tripod.
Specificaties
| Type antenne | Passief biconisch |
| Frequentiebereik | 20 MHz - 1 GHz |
| Nominale impedantie | 50 Ω |
| Max. continu ingangsvermogen | 2 W |
| Isotrope gain | -38,46 - 1 dBi |
| Antenna factor | 14,19 - 40,56 dB/m |
| Voltage Standing Wave Ratio | < 2,66 |
| Schroefdraad statiefadapter | 1/4" |
| Connector | N-type |
| Afmetingen antenne | 605 x 235 x 203 mm |
| Gewicht antenne | 0,58 kg |
| Afmetingen transportkoffer | 630 x 310 x 270 mm |
| Gewicht transportkoffer | 4,4 kg |
Accessoires
De TBMA1C wordt geleverd met:
- Transportkoffer
Plus en minpunten
- Kleine en hanteerbare constructie
Downloads
| Tekbox TBMA1C user manual |  (588.96 KB) | Download |
