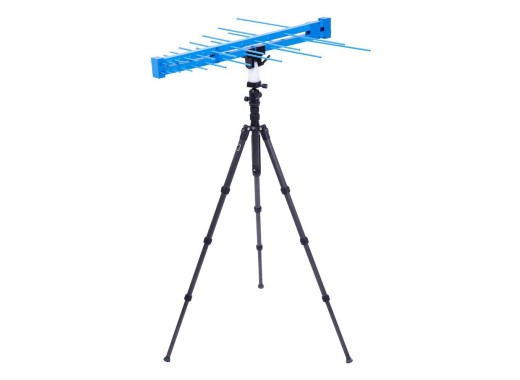

Tekbox TBMA3 log periodic measurement antenne
Details
De Tekbox TBMA3 is een antenne voor logaritmisch periodieke metingen met een frequentiebereik van 250 - 1300 MHz en een maximaal ingangsvermogen van 100 watt. Dit model is ideaal voor EMC-precompliance, aangezien CISPR 16 logaritmisch periodieke antennes voorschrijft te gebruiken voor frequenties tussen 300 MHz en 1 GHz. Deze antenne onderscheidt zich door zijn betaalbaarheid en draagbaarheid. Hij heeft een standaard ¼" schroefdraad aan de onderkant waarmee hij op de meeste statieven kan worden gemonteerd, zoals het TBTP1 1490 mm statief. Bovendien weegt het net geen 2 kilogram en wordt het geleverd in een robuuste koffer.
Specificaties
| Type antenne | logaritmisch periodiek |
| Frequentiebereik | 250 - 1300 MHz |
| Nominale impedantie | 50 Ω |
| Max. continu ingangsvermogen | 100 W |
| Isotrope versterking | 6 ± 1,5 dBi |
| Antennefactor | 14,2 - 27,5 dB/m |
| Voltage standing wave ratio (VSWR) | < 1,95:1 gem. 1,35:1 |
| Afmetingen | 170 x 749 x 863 mm 80 x 749 x 863 mm zonder koppelaansluiting |
| Gewicht | 1.78 kg |
| Statiefaansluiting | 1/4" |
| Connector | N-type female |
Accessoires
De TBMA3 antenne wordt standaard geleverd met:
- koppelaansluiting
- opbergkoffer
Downloads
| Tekbox TBMA3 manual |  (872.42 KB) | Download |
| Tekbox TBMA3 test report | (1.01 MB) | Download |
