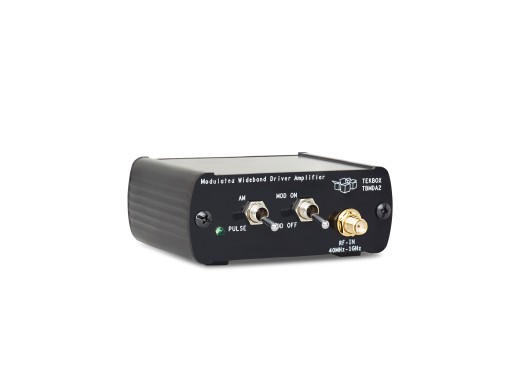

Tekbox TBMDA2 versterker
Details
De Tekbox TBMDA2 is een gemoduleerde korte golf-drager versterker, toepasbaar bij tracking generatoren van spectrum analysers, eveneens als algemene versterkermodule. Hiermee is het mogelijk om een goedkope signaalbron (bijv. voor CW, AM, PM) te creeeren voor onder meer immuniteitstesten van elektronische onderdelen. Met een +27 dBm compressiepunt bij 1 dB kan dit apparaat tot wel 500 mW versterken. De TBMDA2 heeft daarnaast ingebouwde modularisatiefunctionaliteit voor het genereren van 1 kHz aan AM of PM signalen. Verder kan het in PM modus een 217 Hz signaal van 12.5% duty cycle genereren om zo een telefoonruissignaal tot stand te brengen.
Zowel de ingang als uitgang zijn allebei standaard 50-ohms SMA aansluitingen. De versterker is voorzien van stroom middels mini-USB-B aan de achterzijde van het apparaat. Het is aangeraden gebruik te maken van een USB 3.0 poort, of het gebruik van een telefoonlader van 1 A of hoger.
Een mooie toevoeging aan het apparaat is de Tekbox EMCview PC-applicatie. Daarmee kan eenvoudig een immuniteitstest worden uitgevoerd doordat de software velerlei tracking generatoren kan aansturen, vooral handig tijdens herhaalde tests tijdens DUT validatie-aanpassingen/verbeteringen. Deze software ondersteunt spectrum analysers van Rigol, Siglent en R&S FPC/FPH.
Let op: sluit de uitgang van het apparaat niet direct aan op een spectrum analyser. Raadpleeg in de handleiding van uw spectrum analyser de maximale ingangsspanning en gebruik daartoe de juiste afzwakker.
Specificaties
| Bandbreedte | 10 MHz - 3 GHz |
| Max ingangsspanning | -8 dBm constant, 0 dBm @ 25°C for 5 minuten |
| 1 dB uitgang compressiepunt (typ.) | +24 dBm (10 MHz) +27 dBm (100 MHz) +27 dBm (1 GHz) +26.5 dBm (1.5 GHz) |
| Harmonischen | < -30 dBc (typ.) |
| Interne modulatiefrequenties | AM: 1 kHz ±10% PM: 1 kHz ±10%, 217 Hz ±20% |
| Duty cycle (PM) | 50% ±10% @ 1 kHz 12.5% ±20% @ 217 Hz |
| Versterking |
44.2 dB @ 10 MHz 46.7 dB @ 100 MHz 46.6 dB @ 200 MHz 43.8 dB @ 500 MHz 39.3 dB @ 1 GHz 34.8 dB @ 1.5 GHz (voor specifieke waardes, download de handleiding) |
| Voeding | Mini-USB (5V, 700 mA) |
Accessoires
Het volgende is inbegrepen bij het product:
- 2x SMA-male naar N-male kabel (75 cm)
- 1x 20 dB afzwakker met N connector
- USB kabel
Plus en minpunten
- Geschikt voor een TEM cell
- Vereist sterke USB adapter
Downloads
| Tekbox TBMDA2 manual |  (759.75 KB) | Download |
