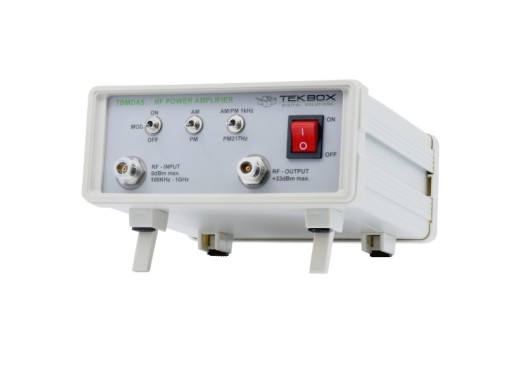

Tekbox TBMDA5 gemoduleerde vermogensversterker
Details
De Tekbox TBMDA5 is een breedbandversterker die het benodigde vermogen, de bandbreedte en de modulatie levert voor immuniteitstesten in het frequentiebereik van 150 kHz tot 400 MHz.
De versterker kan worden aangesloten op de tracking generator uitgang van een spectrum analyser.
Bovendien is deze versterker ideaal om veldprobes aan te sturen of elektrische velden te genereren met een TEM cel.
De testsignalen kunnen CW, AM of PM gemoduleerd zijn. Bovendien biedt de TBMDA5 een ingebouwde modulatiemogelijkheid om 1kHz AM-/PM-signalen te genereren.
Ook heeft de TBMDA5 voldoende versterking om een maximaal uitgangsvermogen te bereiken met 0 dBm geleverd door een spectrumanalysator tracking generator.
In PM modus kan de versterker ook een 217 Hz signaal genereren met een duty cycle van 12,5% om de TDMA ruis van een mobiele telefoon te simuleren.
Een soortgelijke gemoduleerde vermogensversterker met een frequentiebereik van 100 kHz tot 75 MHz vindt u hier.
WAARSCHUWING:
Sluit de uitgang van de TBMDA5 nooit rechtstreeks aan op de ingang van een spectrumanalyzer. Controleer de maximale ingangswaarden van de spectrumanalyser en bescherm deze met een geschikte verzwakker. Open of kortgesloten belasting wordt niet aanbevolen, kan mogelijk schade veroorzaken.
Specificaties
Max. ingangsvermogen | -5 dBm |
Frequentiebereik | 150 kHz - 400 MHz |
1dB uitgangscompressiepunt | 1 MHz - +33,1 dBm typ. 100 MHz - +33,6 dBm typ. 400 MHz - +31,5 dBm typ. |
Harmonics | 2e harmonic, 100MHz, Pout=36dBm: < -15dBc typ. 2e harmonic, 100MHz, Pout=30dBm: < -22 dBc typ. 3e harmonic, 100MHz, Pout=36dBm: < -23dBc typ. 3e harmonic, 100MHz, Pout=30dBm: < -33dBc typ. |
Interne modulatiefrequentie | AM: 1 kHz ±20% PM: 1 kHz ±10%, 217 Hz ±20% |
Duty cycle (PM) | 1 kHz - 50% ±10%, 217 Hz - 12,5% ±20% |
Accessoires
De TBMDA5 wordt geleverd met:
- 2x 75cm N-male naar N-male kabels
- 1x 30dB/10W verzwakker met N-connectoren
- Stroomkabel
Plus en minpunten
- Geschikt voor TEM-cellen
- Groot frequentiebereik
