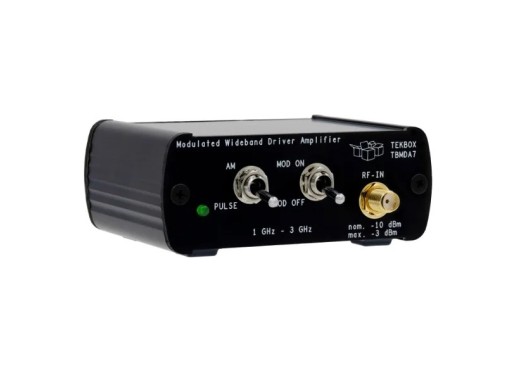

Tekbox TBMDA7 versterker
Details
De Tekbox TBMDA7 is een gemoduleerde breedbandversterker die ontworpen is om aangestuurd te worden door de tracking generator-uitgang van spectrum analysers. Daarnaast kan hij ook gebruikt worden als een algemene gain block. Hiermee kun je een kosteneffectieve signaalbron creëren (bijv. CW, AM, PM) voor immuniteitstesten van elektronische onderdelen. Het apparaat heeft bij 1dB een compressiepunt van +27dBm, waarmee de uitgang van een tracking generator kan worden versterkt tot 500mW. Deze unit beschikt over ingebouwde modulatiefunctionaliteit om 1kHz AM- of PM-signalen te genereren. Bovendien kan het in PM-modus een 217Hz-signaal genereren met een duty cycle van 12,5% om ruis van mobiele telefoons met TDMA te simuleren.
Zowel de input als output maken gebruik van standaard SMA-connectors met een impedantie van 50Ω. De versterker wordt gevoed via een Mini USB-C poort aan de achterzijde van het apparaat. Gebruik bij voorkeur een USB 3.0 poort of een oplader met een vermogen van minimaal 1A.
Een handige aanvulling op dit apparaat is de Tekbox EMCview-pc-applicatie, die immuniteitstesten ondersteunt met een functie voor geautomatiseerde tracking generator-besturing. Dit vereenvoudigt immuniteitstesten aanzienlijk, vooral bij herhaalde tests tijdens de validatie van aanpassingen of verbeteringen aan DUT's. De software is compatibel met spectrum analysers uit de Rigol-, Siglent- en R&S FPC/FPH-series.
Let op: sluit de uitgang van het apparaat niet rechtstreeks aan op een spectrum analyser. Controleer de maximale ingangswaarden van je spectrum analyser en gebruik een geschikte verzwakker.
Specificaties
| Bandbreedte | 1 GHz - 3 GHz |
| Max. ingang | -5 dBm continu, 0 dBm @ 25°C gedurende 5 minuten |
| 1 dB output compressiepunt (typ.) | +24 dBm (1000 MHz) +26,3 dBm (1500 MHz) +28 dBm (2000 MHz) +29,3 dBm (2500 MHz) +27,3 dBm (3000 MHz) |
| Harmonischen | < -15 dBc (typ.) @ 1,5 GHz |
| Interne modulatiefrequenties | AM: 1 kHz ±10% PM: 1 kHz ±10%, 217 Hz ±20% |
| Duty cycle (PM) | 50% ±10% @ 1 kHz 12,5% ±20% @ 217 Hz |
| Versterking |
33,9 dB @ 1000 MHz 35,2 dB @ 1250 MHz 36,4 dB @ 1500 MHz 37,7 dB @ 1750 MHz 38,7 dB @ 2000 MHz 39,5 dB @ 2250 MHz 39,6 dB @ 2500 MHz 39,3 dB @ 2750 MHz 37,9 dB @ 3000 MHz (download de handleiding voor specifieke waarden) |
| Voeding | USB-C (5V, 800 mA) |
Accessoires
De TBMDA7 wordt standaard geleverd met:
- 2x SMA-male naar N-male kabel (75 cm)
- 1x 20 dB verzwakker met N-connector
- USB-kabel
Plus en minpunten
- Suitable for a TEM cell
- Requires adequate USB power source
Downloads
| TBMDA7 manual |  (670.2 KB) | Download |
