Tekbox TBMHA1 harmonische stroomkoppelaar
Details

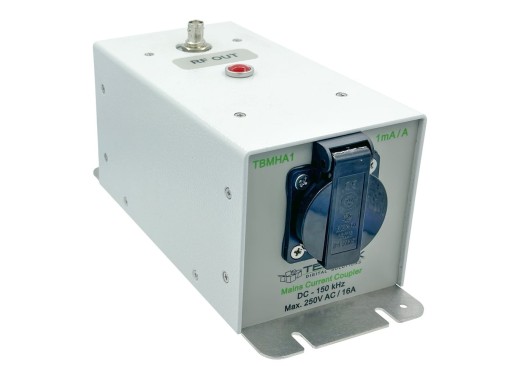

De Tekbox TBMHA1 is een harmonische stroomkoppelaar, bedoeld voor compliance- en pre-compliance-metingen conform normen als IEC 61000-3-2. In de behuizing zit een REO WKO/CL-P25 AC/DC-gecompenseerde breedband-stroomtransformator, met de netleiding door de kernopening gevoerd. Deze koppelaar zet de laststroom om in een evenredige uitgangsstroom van 1mA/A, die een EMI-ontvanger of spectrum analyser vervolgens uitleest via de BNC-uitgang.
Om de uitgangsstroom om te zetten naar een spanning, heeft de TBMHA1 een externe shuntweerstand nodig. Een 50Ω-doorvoerterminator op de BNC-poort levert een transducerfactor van 50mV/A, en met een bereik van DC tot 150kHz worden de harmonischen van vrijwel elk netgevoed apparaat in de meting meegenomen. De EU-uitvoering wordt geleverd met een 16A-C19-ingang en een Schuko-uitgang (CEE7/3).
Specificaties
| Netingang | C19, 16 A |
| Netuitgang | Schuko (CEE7/3), 16 A |
| Netspanningsbereik | 100 - 120 V / 200 - 240 V (keuzeschakelaar) |
| Transducerfactor | 1 mA/A (50 mV/A met 50 Ω terminator) |
| Max. primaire stroom | 25 A (stroomtransformator); 16 A (beperkt door stopcontact) |
| Frequentiebereik | DC - 150 kHz |
| Stijgtijd | ≤ 1,5 µs |
| Stroomuitgang | BNC-female |
| Afmetingen | 100 x 118 x 240 mm |
| Gewicht | 1,4 kg |
Accessoires
- 1x 75cm coaxkabel, BNC-male naar N-male (RG223)
- 1x 16A-C19-apparaatkabel
Plus en minpunten
- Breed frequentiebereik van DC tot 150kHz
- AC/DC-gecompenseerde stroomtransformator
- Externe 50Ω-terminators of meetontvangers worden los verkocht
