Tekbox TBRS101 set voor RS101 testen
Details
De Tekbox TBRS101-SET bestaat uit de TBRS101-TX radiating loop, de TBRS101-RX field monitoring loop en de TBCCP1-2K70 coaxiale RF current probe. Deze set wordt gebruikt om de bestendigheid van apparatuur tegen magnetische veldstraling op een korte afstand van 5cm te testen in het frequentiebereik van 30Hz tot 100kHz. De complete set voldoet aan de norm voor MIL-STD-461G en RS101 testen.

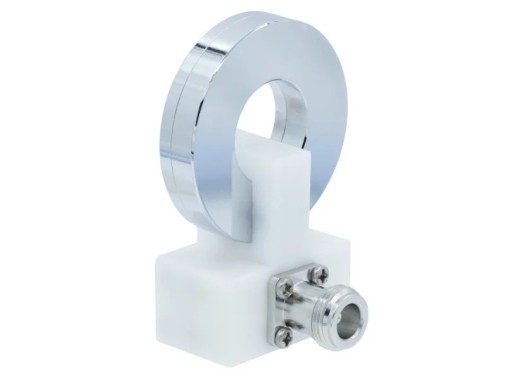

De TBRS101-TX radiating loop heeft een diameter van 12cm en de afstand tussen de winding en het EUT bedraagt 5cm. De TBRS101-RX monitoring loop heeft een diameter van 4,1cm. De lus ontvangt magnetische veldstraling loodrecht op het vlak, op 5cm afstand van de TBRS101-TX radiating loop. Deze produceert een spanningssignaal dat afhankelijk is van de intensiteit van de B- en H-veldstraling aan de uitgang van de lus.
De TBCCP1-2K70 coaxiale RF-current probe, met een bandbreedte van 9kHz tot 30MHz, is inbegrepen voor kalibratie.
Specificaties
| TBRS101-TX radiating loop | |
| Frequentiebereik | 30 Hz - 100 kHz |
| Lusdiameter | 12 cm |
| Zelfinductie | 90 µH |
| Afmetingen | 38 x 15,2 x 15,2 cm |
| Gewicht | 0,5 kg |
| TBRS101-RX monitoring loop | |
| Frequentiebereik | 30 Hz - 100 kHz |
| Lusdiameter | 4,1 cm |
| Zelfinductie | 180 µH |
| Afmetingen | 4,37 x 5,42 x 7,92 cm |
| Gewicht | 0,1 kg |
| Normen | MIL-STD-461G / RS101 |
Accessoires
- POM-adapter voor het TBTP3 statief
- Banana-male naar BNC-female adapter
- 50Ω afsluitweerstand
