Tekbox TBST afgeschermde tent
Details

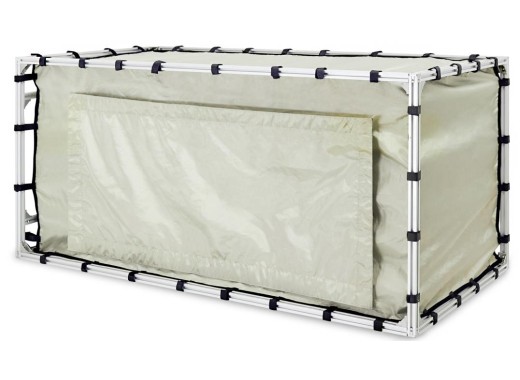

De Tekbox TBST afgeschermde tenten zijn bedoeld voor het afschermen van uw EMC meetopstelling tegen omgevingsruis, welke de meting kunnen beïnvloeden. De TBST tenten bestaan uit een rigide aluminium frame met een dubbellaagse conductieve afscherming, waarbij er aan de langste zijde een opening is voor het plaatsen van apparatuur.
De tenten zijn beschikbaar in drie formaten: 200 cm, 124cm en 86 cm, waarbij de 86cm variant ruimte biedt voor de meeste Tekbox TEM cells zoals de TBCT0/1/2 TEM cell en alle Tekbox LISN's. De 200cm en 124cm varianten zijn dankzij hun grotere formaat geschikt voor alle Tekbox EMC apparatuur.
De zijkant van de tent bevat een netfilter (optioneel voor de 86cm variant), twee AC/DC filters en vier coaxiale aansluitingen. De opening van de tent wordt vastgemaakt door middel van conductieve klittenband.
Bent u opzoek naar een goedkopere oplossing waarbij een rigide frame geen vereiste is? Kijk dan eens naar de Tekbox afgeschermde hoezen.
Modeloverzicht
| Model | TBST86/49/45/1-B | TBST86/49/45/2-B | TBST120/60/60/2-B | TBST200/100/100 |
|---|---|---|---|---|
| Buitenafmetingen | 86 x 48 x 48 cm | 86 x 48 x 48 cm | 120 x 60 x 60 cm | 204 x 104 x 100 cm |
| Afmetingen opening | 40 x 22 cm | 40 x 22 cm | 85 x 35 cm | 130 x 46 cm |
| Verzwakking | 50 - 70 dB (DC tot 6 GHz) | 50 - 70 dB (DC tot 6 GHz) | 50 - 70 dB (DC tot 6 GHz) | ~50 dB (10 MHz tot 6 GHz) |
| Netfilter | Nee |
Ja |
Ja |
Ja |
| Gewicht | 6.7 kg | 8.7 kg | 10.8 kg | 17.0 kg |
| Prijs |
Specificaties
| Afscherming | 2 lagen geleidende stof |
| Afsluiting | Geleidende klittenband |
| Frame | Ja |
| Aansluitingen | 3x N-female, 1x BNC-female |
Accessoires
De Tekbox TBST afschermende tenten worden standaard geleverd inclusief:
- 1x RF RG223 N-male naar N-male kabel (1.0m)
- Reservestof
Plus en minpunten
- Rigide frame
- Gemakkelijk plaatsen van meetapparatuur
- Een stuk duurder dan de Tekbox afgeschermde hoezen
Downloads
| Tekbox TBST shielded tent manual |
 (1.11 MB) |
Download |
