Tekbox TBVNA-6000 vector network analyser
Details

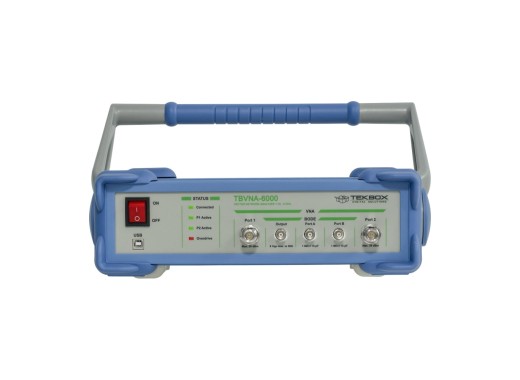

De Tekbox TBVNA-6000 is een vector network analyser zonder ingebouwd display, waardoor de VNA een compact formaat heeft en eenvoudig naast een bestaande opstelling geplaatst kan worden. De VNA is ontworpen om metingen uit te voeren over een breed frequentiebereik, inclusief lage frequenties. Het bereik loopt van 1 Hz tot 6 GHz, waardoor het erg geschikt is voor toepassingen van audio tot radiofrequenties (RF). Dankzij de hoge resolutie van 0,1 Hz, wat lager is dan de gebruikelijke 1 Hz in deze prijsklasse, is het een ideaal instrument voor nauwkeurige metingen.
Daarnaast biedt de VNA functionaliteit als spectrum analyser met een vergelijkbaar bereik van 6 GHz en een functiegenerator-optie met hetzelfde brede frequentiebereik en 0,01 Hz resolutie. Deze extra functies maken de TBVNA-6000 geschikt voor audio-analyse en karakterisering van voedingen. Het apparaat beschikt bovendien over een ingebouwde 4-kanaals digitale oscilloscoop met een bandbreedte van 60 MHz, en speciale tools voor THD-metingen, phase noise analyse en algemene noise metingen. Voor frequentieresponsmetingen voegt de geïntegreerde Bode-functie twee extra hoogohmige ingangen (1 MΩ // 15 pF) toe die kunnen worden gebruikt voor gain- en fase-metingen of als vectorvoltmeter. Daarnaast biedt de Bode-functie een aparte hoogspanningssignaaluitgang (±10 V hoogohmig, ±5 V in 50 Ω) met een bandbreedte van meer dan 200 MHz bij volledig vermogen, wat het instrument veelzijdig inzetbaar maakt voor diverse testsituaties.
Het apparaat beschikt ook over een USB-poort, waarmee het aangesloten kan worden op een computer en bestuurd kan worden met de door Tekbox meegeleverde software. Omdat er geen display aanwezig is, moeten alle metingen worden uitgelezen via de aangesloten computer. De TBVNA-6000 is daarmee een veelzijdig en krachtig hulpmiddel voor professionals die werken met hoogfrequente RF- en audio-toepassingen en daarbij nauwkeurige metingen nodig hebben.
Voor de TBVNA-6000 VNA zijn er 4 kalibratiesets beschikbaar: TBVC-NF6, TBVC-NM6, TBVC-SF6 en TBVC-SM6. Het verschil tussen de sets zit in het type connector (N-type of SMA-type) en in de uitvoering (male of female).
Specificaties
| Bandbreedte | 1 Hz - 6 GHz |
| Poorten | 4 |
| Frequentieresolutie | 0,1 Hz - 60 MHz |
| Amplitude-resolutie | 0,05 dB |
| Vermogensinstellingen | 1 Hz – 500 MHz: -6 dBm tot -50 dBm 500 MHz – 4 GHz: -5 dBm tot -70 dBm 4 GHz – 6 GHz: -10 dBm tot -70 dBm |
| Ruisvloer | ±1,5 dB/Hz |
| Max. ingangsvermogen | +20 dBm |
| Interfaces | USB host/device |
Gedetailleerde specificaties
| Vector network analyser | |
| Frequentiebereik | 1 Hz – 6 GHz |
| Frequentieresolutie | 0,1 Hz |
| Gemeten parameters | S11, S12, S21, S22 |
| Vermogensinstellingen | -5 dBm tot -80 dBm (1 Hz – 4 GHz) -10 dBm tot -80 dBm (4 – 6 GHz) |
| Meetpunten per sweep | 2 – 100.000 |
| Spectrum analyser | |
| Frequentiebereik | 1 Hz – 6 GHz |
| Bandbreedte | 0,1 Hz – 3 MHz |
| Amplitude-nauwkeurigheid | ±1,5 dB |
| Max. ingangsvermogen | +20 dBm |
| CW functiegenerator | |
| Frequentiebereik | 1 Hz – 6 GHz |
| Uitgangsvermogen | -7 dBm tot -80 dBm |
| Oscilloscoop | |
| Kanalen | 4 |
| Resolutie | 14 Bit (tot 16 Bit met CIC-filter) |
| Bandbreedte | 60 MHz (Nyquist), 500 MHz (realistisch) |
| Bode-analyser | |
| Frequentiebereik | 1 Hz – 500 MHz |
| Uitgangssignaal | ±10 V hoogohmig, ±5 V in 50 Ω |
| Algemeen | |
| Interfaces | USB 2.0 |
| Stroomverbruik | max. 30 W |
Accessoires
De TBVNA-6000 wordt standaard geleverd met:
- USB-kabel
- Stroomkabel
