Ik heb geen eerdere ervaringen met een functiegenerator dus ik kan niet zeggen of deze beter/slechter is dan een andere.
Ondanks dat ik geen ervaring had met een functiegenerator kon ik er snel mee uit de voeten. Ik moest wel even wennen aan de manier van invoeren van de waarden voor de parameters. Maar na een tijdje gebruiken was dat geen probleem meer.
Ik zal niet alle mogelijkheden gaan gebruiken maar wie weet wat de toekomst nog brengt. Het is een zeer degelijk apparaat met een kast die echt wel tegen een stootje kan. Ik ga alleen de ventilator vervangen voor een stiller type want ik vind hem te veel hoorbaar. In de SDG100X functiegeneratoren zit dezelfde fan als in de Siglent SDS1202X-E oscilloscoop en is makkelijk te vervangen.

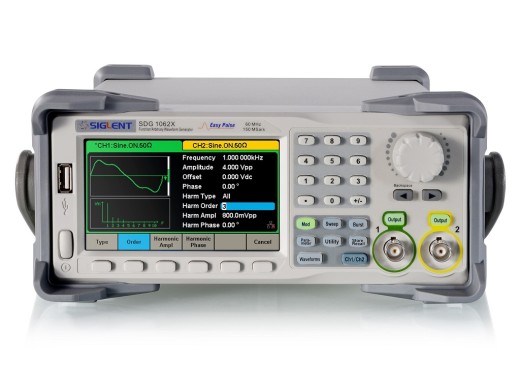

Siglent SDG1062X functiegenerator
Details
De Siglent SDG1062X Plus function generator heeft een bandbreedte van 60MHz.
De nieuwe SDG1000X Plus serie tweekanaals functiegenerator biedt een hoge bandbreedte en brede amplitude. Dankzij de verticale resolutie en EasyPulse-techniek kunnen zeer nauwkeurige golven gegenereerd worden. De SDG1062X Plus heeft een sample rate van 1GSa/s, een golfvormlengte van 8Mpts per kanaal en een verticale resolutie van 16 bits, waardoor het lage jitter, hoog-fidelity golfvormen met hoge frequenties kan genereren. De SDG1000X-serie heeft ook een ingebouwde webinterface, waarmee je de instrumenten via een browser kunt bedienen.
De "EasyPulse" techniek biedt een oplossing voor veel problemen die vaak voorkomen als DDS generatoren een blokgolf moeten weergeven. Als de frequentie van de blokgolf geen directe vermenigvuldiging is van de kloksnelheid van de generator vormt er een 'jitter' die het signaal beïnvloedt. EasyPulse voorkomt dit effect. Daarnaast kan de generator naast sinusoïdale signalen ook blokgolven tot de maximale frequentie weergeven. Ook zijn de SDG1000x functiegeneratoren uitgerust met True ARB technologie.
| TrueArb | Met TrueArb genereert de functiegenerator een signaal punt voor punt. Hierdoor wordt ieder datapunt individueel behandeld wat de jitter en foutmarge verkleint. Dit levert een zeer goede representatie op van de opgeslagen golfvorm. |  |
Modeloverzicht
| Model | SDG1022X Plus | SDG1032X Plus | SDG1062X Plus |
|---|---|---|---|
| Bandbreedte | 25 MHz | 30 MHz | 60 MHz |
| Prijs |
Specificaties
| Kanalen | 2 |
| Verticale resolutie | 16 bits |
| Sample rate | 1 GSa/s |
| Frequentie resolutie | 1 μHz |
| Maximale amplitude | 20 Vpp |
| Golfvorm lengte | 8 Mpts / CH |
| Modulatie | AM, DSB-AM, FM, PM, FSK, ASK, PSK en PWM |
| Ingebouwde functies | Sinus, Blok, Puls, Zaagtand, Ruis, Harmonic, Sweep, Burst, DC |
| Uitgangsimpedantie | 50 Ω |
| Interfaces | USB host/device, LAN |
| Display | 4,3" LCD (480x272) |
| Afmetingen | 260,3 x 107,2 x 295,7 mm |
| Gewicht | 3,48 kg |
Opties
| SPA1010 versterker 10W | Versterker voor SIGLENT function/arbitraire golfvormgeneratoren. | |
| USB naar GPIB | Met deze optie kun je de function generator via GPIB aansturen. |
Accessoires
De SDG1032X plus wordt standaard geleverd met:
- USB kabel
- Stroomkabel
Downloads
| SDG1000X Manual |  (1.68 MB) | Download |
| SDG1000X Datasheet | (1.89 MB) | Download |
| Custom waveforms | (986.36 KB) | Download |
Nieuwste reviews
Review door J.A. van der Vliet
Geplaatst op 25-09-2024
Review door Jelle Oosterkamp
Geplaatst op 12-06-2022
Doet wat er belooft wordt in de specs.
Goede gebruiksvriendelijke userinterface.
Voor de hobbyist een perfect apparaat.
Goede gebruiksvriendelijke userinterface.
Voor de hobbyist een perfect apparaat.
