Zeroplus LAP-C DSO-module
Actie! Dit product is tijdelijk in prijs verlaagd. Bij deze aanbieding geldt: OP=OP!
Details

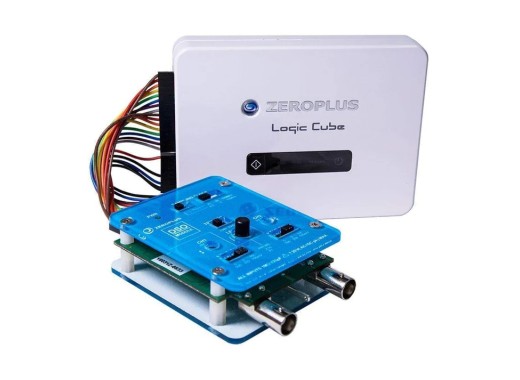

De Zeroplus LAP-C DSO-module voegt 2-kanaals oscilloscoopfunctionaliteit toe aan elke compatibele ZeroPlus LAP-C logic analyser. De module transformeert de LAP-C tot een mixed-signal oscilloscoop (MSO), waardoor gelijktijdige opname van analoge waveforms en digitale logische signalen mogelijk is via één software-interface. De DSO-module heeft een bandbreedte van 20MHz.
Met een sample rate tot 100MHz en 19 automatische waveform meting is de DSO-module een praktische en betaalbare manier om een bestaande LAP-C configuratie uit te breiden voor eenvoudige analoge debugging, zonder dat een aparte oscilloscoop nodig is.
Compatibiliteit
Onderstaande tabel toont per model het maximale aantal DSO-kanalen en LA-kanalen dat beschikbaar is.
| MSO-modus | LAP-C 16000-serie LAP-C Pro 16xxx |
LAP-C 32000-serie LAP-C Pro 32xxx-serie |
|---|---|---|
| Enkel kanaal | DSO 1 kan. + LA 7 kan. | DSO 1 kan. + LA 23 kan. |
| Dubbel kanaal | DSO 2 kan. | DSO 2 kan. + LA 16 kan. |
Specificaties
| Bandbreedte | 20 MHz |
| Kanalen | 2 |
| Sample rate | 2,5 MHz – 100 MHz (6 stappen) |
| Geheugendiepte | 2k / 16k / 32k |
| Verticale schaal (probe ×10) | 1 V/div, 2 V/div, 5 V/div |
| Verticale schaal (probe ×1) | 100 mV/div, 200 mV/div, 500 mV/div |
| Triggermodi | Auto, normaal, enkelvoudig |
| Triggercondities | Rising edge, falling edge, both edges, high level, low level, any signal |
| Automatische metingen | 19 (Vmax, Vmin, Vpp, Vrms, frequentie, periode, duty cycle, stijg-/daaltijd, enz.) |
| Cursormetingen | Tijdsverschil, spanningsverschil |
| Probecompensatie | 2 kHz, 3,3 Vp-p blokgolf |
| Interface | A0–A7, B0–B7, Ext CLK, VDD, GND (verbinding met LAP-C) |
| Afmetingen | 145 x 70 x 25 mm |
| Gewicht | 200 g |
Accessoires
De Zeroplus LAP-C DSO-module wordt standaard geleverd met:
- Oscilloscoop probe
- Afsteltool
- Enkel-kanaals kabel
- Dubbel-kanaals kabel
- Identificatieringen
- Positioneringsbuisjes (spacers)
Plus en minpunten
- 19 automatische waveform metingen
Downloads
| ZeroPlus DSO user manual |  (1.93 MB) | Download |
