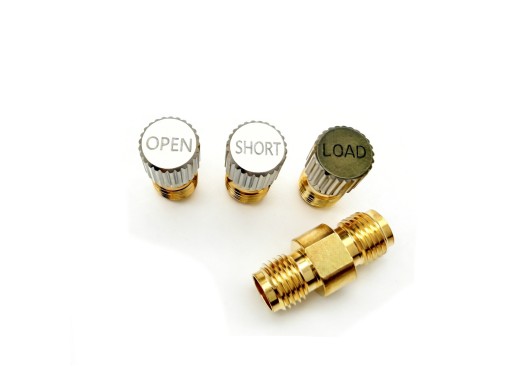

SMA-female kalibratieset
Details
De HG113 is een precisie-SMA-female-kalibratieset, bedoeld voor VNA-kalibratietoepassingen. De set bevat alle essentiële kalibratiestandaarden, waaronder een 50Ω load termination met gekalibreerde impedantiekarakteristieken, een open circuit-standaard, een short circuit-standaard en through-adapters voor tweepoortsmetingen. Eleshop biedt ook een male variant van deze set aan.
Specificaties
| Connectortype | SMA/female (50 Ω) |
| Frequentiebereik | DC tot 3 GHz |
| Load | |
| Impedantie (Z) | 50 Ω |
| Return loss (3 GHz) | ≥ 34 dB |
| Short | |
| Impedantie | 50 Ω |
| Delay | 26,12 ps |
| Through | |
| Impedantie | 50 Ω |
| Delay | 50,7 ps |
| Transmissieverlies | 2,34 GΩ/s (0,013 dB GHz) |
| Open | |
| Impedantie | 50 Ω |
| Delay | 27,91 ps |
| Transmissieverlies(primair) | 0,87 GΩ/s (0,004 dB GHz) |
| Transmissieverlies (secundair) | 9,68 GΩ/s (0,047 dB GHz) |
Accessoires
De SMA female kalibratieset wordt standaard geleverd met:
- 1x SMA female short-standaard
- 1x SMA female open-standaard
- 1x SMA female 50Ω load
- 1x SMA female naar SMA female through-adapter
Downloads
| SMA female calibration set datasheet |  (118.2 KB) | Download |
