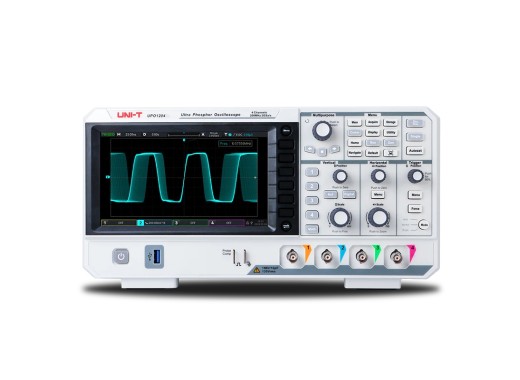

UNI-T UPO1054 oscilloscoop
Details
De UNI-T UPO1054 is een multifunctionele digitale fosforoscilloscoop met 4 kanalen, een bandbreedte van 50 MHz en een maximale bemonsteringsfrequentie van 2 GSa/s in de analoge kanalen. Het apparaat geeft driedimensionale golfvormgegevens weer op basis van amplitude, tijd en signaalintensiteit. Deze gegevens kunnen vervolgens via het touchscreen worden bewerkt, waarbij diverse gebaren mogelijk zijn, zoals klikken, schuiven, zoomen, bewerken en slepen.
Met een maximale golfvormopnamesnelheid van 500.000 wfm/s en een maximale geheugendiepte van 56 Mpts wordt deze oscilloscoop beschouwd als snel en uiterst nauwkeurig bij het vastleggen van afwijkende golfvormen.
Dit product beschikt over een 1 Mpts FFT (waarmee het frequentiedomeinspectrum van de binnenkomende signalen kan worden gemeten) en ondersteunt frequentie-instellingen, watervaldagrammen, gebiedstriggers, detectie-instellingen en markeringen. De multiscopes-technologie maakt een golfvormweergave op een gesplitst scherm mogelijk.
De oscilloscoop beschikt over een ingebouwde webserver, waarmee de oscilloscoop via internet op afstand kan worden benaderd en bediend, zowel via een pc als via een mobiele telefoon.
De standaardgarantie van 3 jaar kan worden verlengd tot 4 jaar door uw instrument te registreren.
Technische gegevens
| Bandbreedte | 50 MHz |
| Kanalen | 4 |
| Geheugendiepte | max. 56 Mpts (verdeeld over het aantal actieve kanalen) |
| Bemonsteringsfrequentie | max. 2 GS/s (verdeeld over het aantal actieve kanalen) |
| Opnamesnelheid van golfvormen | 150.000 wfm/s (500.000 wfm/s in de Fast Acquire-modus) |
| Verticale resolutie | 8 bits |
| Verticale schaal | 500 µV/div - 20 V/div |
| Interfaces | USB-host/apparaat, LAN, EXT-trigger, Aux-uitgang (Pass/Fail, triggeruitgang), VGA |
| Decodeeropties | RS232, I2C, SPI, UART |
| Display | 7" TFT LCD (800x480) |
| Afmetingen | 326 x 170 x 110 mm |
| Gewicht | 2,45 kg |
Accessoires
De UPO1054-oscilloscoop wordt geleverd met:- USB-kabel
- Netsnoer
- Passieve probe 50 MHz UT-P03
