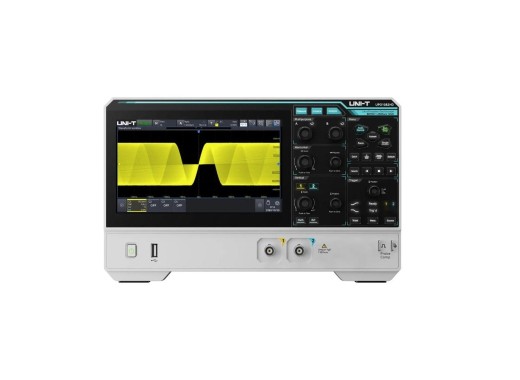

UNI-T UPO1082HD oscilloscoop
Details
De UNI-T UPO1082HD is het 2-kanaals model met een bandbreedte van 80MHz uit de UPO1000HD-serie oscilloscopen, die zeer nauwkeurige resultaten levert dankzij de 12-bits verticale resolutie en een indrukwekkende ruisvloer van 60µVrms.
Deze oscilloscopen onderscheiden zich doordat ze standaard vermogensanalyse functies bieden, terwijl die normaal gesproken alleen worden meegeleverd met duurdere oscilloscopen of als afzonderlijke, kostbare upgrades. Daarnaast kan de UPO1000HD-serie een FFT uitvoeren tot 1Mpts met een middenfrequentiebereik van 0 tot 625MHz, beschikt het over een triggersysteem met zone-, video-, codepatroon- en seriële-bustriggers, naast 5 verschillende soorten decodeermogelijkheden. Door de inbegrepen vermogensanalyse functies is deze serie oscilloscopen in deze prijsklasse een aanrader voor iedereen die zich bezighoudt met vermogenselektronica, zoals hobbyisten, studenten en professionals.
De UPO1082HD heeft een 65W USB-C PD-ingang en ondersteunt VESA-montage voor een opgeruimde werkplek. Als het geïntegreerde 7" (1024x600) LCD-scherm niet voldoende is, maakt de HDMI-uitgang weergave op een groter beeldscherm mogelijk. Ook externe besturing is mogelijk: u kunt de oscilloscoop bedienen via LAN/USB of via een ingebouwde webserver.
De standaard 3-jarige garantie kan worden verlengd naar 5 jaar door uw instrument te registreren.
Modeloverzicht
| Model | UPO1082HD | UPO1084HD | UPO1152HD | UPO1154HD |
|---|---|---|---|---|
| Kanalen | 2 | 4 | 2 | 4 |
| Bandbreedte | 80 MHz | 80 MHz | 150 MHz | 150 MHz |
| Rise time | ≤ 4 ns | ≤ 4 ns | ≤ 2,2 ns | ≤ 2,2 ns |
| Prijs |
Specificaties
| Geheugendiepte | 100 Mpts (gedeeld door het aantal actieve kanalen) |
| Sample rate | 1,25 GS/s (gedeeld door het aantal actieve kanalen) |
| Waveform capture rate | 100.000 wfm/s |
| Verticale resolutie | 12 bits |
| Verticale schaal | 500 µV/div - 10 V/div |
| Horizontale schaal | 2 ns/div - 1000 s/div |
| Interfaces | USB Host, USB Device, LAN, Pass/Fail, Trigger Out, HDMI |
| Decodeermogelijkheden | I2C, SPI, UART/RS232, CAN, LIN |
| Display | 7" LCD-touchscreen (1024x600) |
| Eleshop geluidsproductie-rating | ★ ★ ★ ★ |
| Afmetingen | 282 x 175 x 49 mm |
| Gewicht | 1,56 kg |
Accessoires
De UPO1082HD wordt geleverd met:
- 1x UT-P05 passieve probe
- 1x USB-kabel
- 1x Voedingsadapter
Plus en minpunten
- Goede prijs voor de geheugendiepte
- Lage ruisvloer
- Power analysis tools
Downloads
| UNI-T UPO1000HD datasheet |  (4.87 MB) | Download |
| UNI-T UPO1000HD user manual | (12.09 MB) | Download |
| UNI-T UPO1000HD programming manual | (1.96 MB) | Download |
