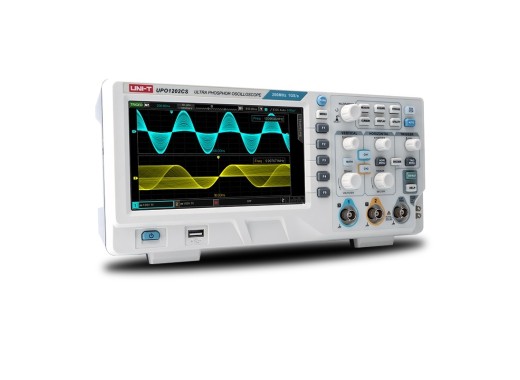

UNI-T UPO1202CS oscilloscoop
Details
De UNI-T UPO1202CS is een multifunctionele, digitale oscilloscoop met 2 kanalen, een bandbreedte van 200 MHz en een maximale sample rate van 1 GSa/s. Deze fosfor oscilloscoop kan 3D golfvormgegevens presenteren van amplitude, tijd en signaalintensiteit. Deze oscilloscoop is snel met een waveform capture rate van 500.000 wfm/s en met een maximale geheugendiepte van 56 Mpts. De oscilloscoop wordt geleverd met seriële decoderingsmogelijkheden, wat een goede eigenschap is voor een oscilloscoop van deze prijsklasse, omdat deze vaak alleen worden aangeboden bij duurdere oscilloscopen.
Met de multi-scope van de UPO1202CS kunnen signalen met verschillende tijdschalen afzonderlijk worden ingesteld en dit is handig om de golfvormparameters te analyseren. De UNI-T UPO1202CS heeft een 1 Mpts FFT die werkt als een spectrumanalyser met functies als frequentiebereik, detectiemodus en spectrummarkering. De oscilloscoop heeft een ingebouwde webserver, waarmee de oscilloscoop aangesloten en op afstand bediend kan worden via de webpagina van UNI-T.
Modeloverzicht
UNI-T biedt twee modellen in de UPO1000CS-serie die verschillen in bandbreedte, horizontale schaal en stijgtijd.
| Model | UPO1102CS | UPO1202CS |
|---|---|---|
| Bandbreedte | 100 MHz | 200 MHz |
| Horizontale schaal | 2 ns/div - 1000 s/div | 1 ns/div - 1000 s/div |
| Stijgtijd | < 3,5 ns | < 1,8 ns |
| Prijs |
Specificaties
| Kanalen | 2 |
| Geheugendiepte | 56 Mpts (per kanaal) |
| Monstersnelheid | 1 GSa/s (per kanaal) |
| Golfvorm-opnamesnelheid | 500.000 wfm/s |
| Verticale resolutie | 8 bits |
| Verticale schaal | 1 mV/div - 20 V/div |
| Interfaces | USB Host, USB Apparaat, LAN, Pass/Fail, Trigger Out |
| Decodeermogelijkheden | RS232, I2C, SPI, CAN, LIN |
| Display | 7" TFT LCD (800x480) |
| Afmetingen | 306 x 138 x 107 mm |
| Gewicht | 3,0 kg |
Accessoires
De UPO1202CS oscilloscoop wordt geleverd met:- USB kabel
- Netsnoer
- Passieve probe UT-P05
Plus en minpunten
- Multi-scope
- Goede FFT over 1 miljoen punten
- Hoge geheugendiepte met 56 Mpts
- De ventilator maakt veel geluid als hij aan staat
