UNI-T UPO2104 oscilloscoop
Details

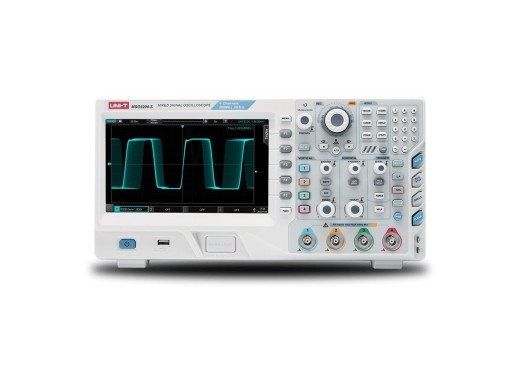

De UNI-T UPO2104 is een multifunctionele digitale fosfor oscilloscoop met 4 kanalen, een bandbreedte van 100 MHz en een maximale sample rate van 2 GSa/s in de analoge kanalen. Hij presenteert driedimensionale golfvormgegevens van amplitude, tijd en signaalintensiteit. Deze gegevens kunnen vervolgens worden gemanipuleerd via het touchscreen, waardoor allerlei bewerkingen mogelijk zijn zoals klikken, schuiven, zoomen, bewerken en slepen.
Met een maximale waveform capture rate van 1.000.000 wfm/s en een maximale geheugendiepte van 56 Mpts per kanaal, wordt deze oscilloscoop beschouwd als snel en nauwkeurig in het vastleggen van abnormale golfvormen.
Dit product heeft een FFT van 4 Mpts (waarmee het frequency domain spectrum van de binnenkomende signalen kan worden gemeten) en ondersteunt frequentie-instellingen, watervaldiagrammen, area triggers, detectie-instellingen en markeringsmetingen. De multiscopes-technologie maakt een gesplitste schermweergave van golfvormen mogelijk.
De oscilloscoop heeft een ingebouwde webserver, waarmee de oscilloscoop kan worden benaderd en op afstand bediend via internet, zowel via PC als mobiele telefoon interfaces.
De standaard 3 jaar garantie kan worden verlengd naar 5 jaar door het apparaat te registreren.
Modeloverzicht
De UNI-T UPO2xxx en MSO2xxx-S series verschillen in de analoge bandbreedte, kanalen, rise time en de aanwezigheid van een logic analyser.
| Model | Bandbreedte | Kanalen | Rise time | Logic analyser | Prijs |
|---|---|---|---|---|---|
| UPO2102 | 100 MHz | 2 | < 3,5 ns | Nee |
|
| UPO2202 | 200 MHz | 2 | < 1,8 ns | Nee |
|
| UPO2104 | 100 MHz | 4 | < 3,5 ns | Nee |
|
| UPO2204 | 200 MHz | 4 | < 1,8 ns | Nee |
|
| MSO2104-S | 100 MHz | 4 | < 3,5 ns | Ja |
|
| MSO2204-S | 200 MHz | 4 | < 1,8 ns | Ja |
Specificaties
| Geheugendiepte | max. 56 Mpts (gedeeld door aantal actieve kanalen) |
| Sample rate | max. 2 GS/s |
| Waveform capture rate | 200.000 wfm/s (1.000.000 wfm/s in Fast Acquire-modus) |
| Verticale resolutie | 8 bits |
| Verticale schaal | 500 µV/div - 20 V/div |
| Interfaces | USB-host/apparaat, LAN, EXT Trigger, Aux Out (Pass/Fail, Trigger Out), VGA, uitgangsinterface signaalbron (alleen MSO-2xxx-S) |
| Decoderingmogelijkheden | RS232, I2C, SPI, CAN, CAN-FD, LIN, FlexRay |
| Display | 8" TFT LCD (800x480) |
| Afmetingen | 370 x 185 x 115 mm |
| Gewicht | 4,5 kg |
Accessoires
De UPO2104 oscilloscoop wordt geleverd met:- USB-kabel
- Netsnoer
- Passieve probe 100 MHz UT-P04
Plus en minpunten
- Multi Scope touchscreen maakt split-screen mogelijk
- Ingebouwde webserver
- Geen functiegenerator
- Geen logic analyser
- De ventilator maakt veel geluid als hij aan staat
- Het apparaat genereert een hoge toon als het wordt aangesloten, zelfs als het niet is ingeschakeld
