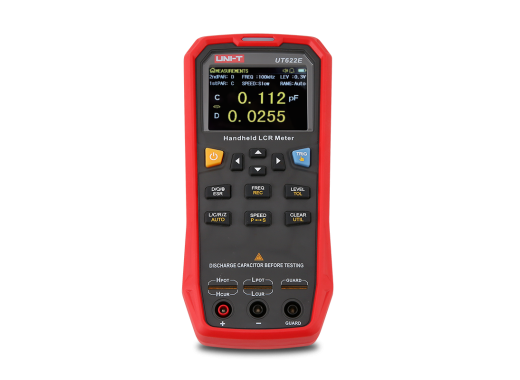

UNI-T UT622E handheld LCR meter
Details
De UNI-T UT622E is een handheld LCR-meter met een nauwkeurigheid van 0,1% en een zeer hoge meetsnelheid van 20 samples/seconde. Ook heeft de meter meerdere testfrequenties met een maximale testfrequentie van 100 kHz. De drie DCR-testsnelheden van deze LCR-meter zijn: snel (20 keer/sec), gemiddeld (5 keer/sec), of langzaam (2 keer/sec). Bovendien beschikt de LCR-meter over een duidelijk, intuïtief en gekleurd 2,8 inch TFT LCD-scherm met 99999 counts. Verder heeft de UT622E twee voedingsopties: via een batterijvoeding en via een USB-adapter. Ten slotte heeft de UT622E meerdere meetmodi, waaronder een opnamemodus die kan worden gebruikt voor datastatistieken en een tolerantiemodus die kan worden gebruikt voor het sorteren van componenten.
Modeloverzicht
| Model | UT622A | UT622C | UT622E |
|---|---|---|---|
| Max. testfrequentie | 10 kHz | 100 kHz | 100 kHz |
| DCR | Nee
| Nee
| Ja
|
| Prijs |
Specificaties
| Testfrequenties | 100/120/1k/10k/100k Hz |
| Weerstandsbereik | 0,0000 Ω - 9,9999 MΩ |
| Capaciteitsbereik | 0,00 pF - 99,999 mF |
| Inductiebereik | 0,00 uH - 99,999 H |
| Meetparameters | Primair: L/C/R/Z/DCR Secundair: D/Q/Θ/ESR |
| Tolerantiebereik | 1% - 20% |
| DCR-testsnelheid | Snel (20 keer/sec), gemiddeld (5 keer/sec) of langzaam (2 keer/sec) |
| Display | 2,8' TFT LCD (99999 counts) |
| Voeding | 3,7 V lithium-polymeerbatterij |
| Max. meetsnelheid | 20 metingen/sec |
| Afmetingen | 93 x 192 x 44 mm |
| Gewicht | 420 g |
Accessoires
De UT622E wordt geleverd inclusief:
- Vier-terminal kelvin testsnoeren
- Kortsluitbord
- USB-kabel
Plus en minpunten
- Beschikt over een lithium-polymeer batterijvoeding en een USB-adaptervoeding
- Hoge nauwkeurigheid
- Kabels moeten stevig in de connectors worden geduwd.
- PC-software werkt niet goed
Downloads
| UT622 Datasheet |  (2.69 MB) | Download |
| UT622 Series user manual | (17.83 MB) | Download |
