2595 Incl. 21% BTW: € 2.595,00 Excl. BTW: € 2.144,63
Gratis verzending
In voorraad
  • Bestel nu, verzending op maandag
  • Gratis afhalen in Eindhoven
  • Afhalen bij meer dan 1.000 punten
Artikelnummer: ELE001408

Details

Dit is een vanafprijs voor de machine zonder toebehoren: neem contact op voor een offerte!

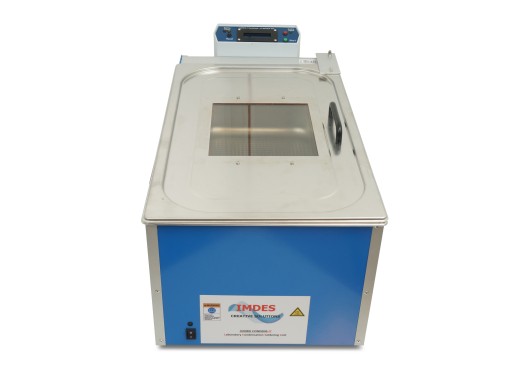

De Imdes Jumbo Condens IT is een middel-grote vapour phase soldeeroven, geschikt voor PCB's met maximale afmetingen van 430 x 230 x 20 mm. De Jumbo beschikt over een vermogen van 1250 Watt en heeft een cycle-duur van 15 minuten. Daarnaast zijn alle Imdes vapour phase ovens uitgerust met een Profiler functie, waarmee temperatuur profielen ingesteld kunnen worden.

Wat is vapour phase solderen?

Vapour phase is hèt betaalbare alternatief voor IR reflow ovens, met een resultaat dat ook nog eens beduidend beter is. Wij hebben de wereldwijde primeur van deze techniek en verwachten een revolutie in de soldeerwereld van hobbyisten en kleine bedrijven.

Bij vapour phase (dampfase) wordt de print verwarmd d.m.v. een Galden-damp. Galden is een vloeistof die precies bij de juiste temperatuur die past bij de soldeerpasta een damp vormt. Omdat deze damp niet kouder of warmer kan worden verloopt het soldeerproces zeer gelijkmatig en controleerbaar. Zelfs onder BGA componenten en bij de zwaardere / grotere componenten, door de goede thermische geleiding van Galden.

Hoe werkt de Jumbo Condens-IT?

De werking van de Jumbo Condens-IT is eenvoudig:

  1. Giet de Galden vloeistof in de bak (er wordt een pijlstokje meegeleverd).
  2. Schakel het apparaat in en wacht tot Standby groen wordt.
  3. Plaats de te solderen PCB op het rooster. De PCB is uiteraard reeds voorzien van soldeerpasta en componenten.
  4. Sluit het deksel en druk op start zodra Standby opnieuw groen is, om te starten met solderen.
  5. Er vormt nu een damp, welke gaat condenseren op de PCB totdat deze volledig opgewarmd is.
  6. De damp stijgt nu verder omhoog waardoor een temperatuursensor dit registreert.
  7. Na enige tijd is het solderen klaar en zal de Jumbo Condens-IT fors beginnen met koelen d.m.v. 4 grote fans onder de bak.
  8. Als het koelen voltooid is kan de PCB uitgenomen worden (handschoenen zijn inbegrepen want deze is nog warm).
  9. Het gehele proces duurt slechts zo'n 10 minuten.

De printplaat is nu zeer gelijkmatig gesoldeerd. Dit is gunstig voor de levensduur van de componenten en reworken is niet meer nodig.

Instructievideo

Zijn er ook nadelen?

Er is eigenlijk maar 1 klein nadeel: de Galden vloeistof is behoorlijk prijzig. Gelukkig is de oven zodanig ontworpen dat er maar heel weinig verbruik is - in het ideale geval kan alle Galden zelf in de bak blijven, maar in de praktijk zal altijd een klein beetje ontsnappen. Galden is niet giftig of gevaarlijk zolang het niet warmer wordt dan 300 graden (waartegen het systeem dubbel beveiligd is). Zolang de bak nooit geopend wordt tijdens het solderen en er dus niet teveel Galden ontsnapt, zal het verbruik niet meer dan ca 1 L per 100 prints zijn. Als we deze kosten vergelijken met de kosten van een IR reflow oven (die een minder goed resultaat geeft) dan kunnen er al gauw meer dan 1000 prints gesoldeerd worden voordat de kosten van deze oplossing hoger worden.

Specificaties

Vermogen 1250 Watt
Cycle-duur 15 min
Vulcapaciteit 500 - 800 ml
Soldeerafmetingen 430 x 230 x 20 mm (L,B,H)
Afmetingen 605 x 385 x 450 mm (L,B,H)
Gewicht 15 kg

Voor meer informatie kunt u bij ons een uitgebreide (digitale) nederlandstalige handleiding opvragen. Wij sturen deze op verzoek graag per e-mail toe!
