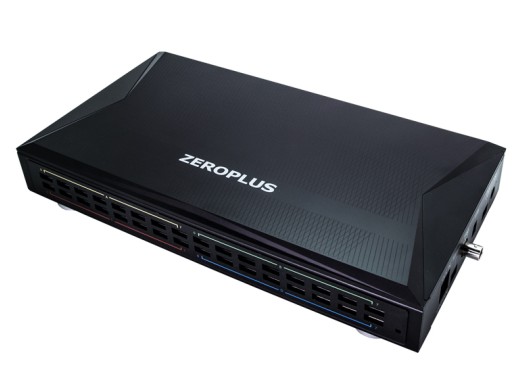

Zeroplus Bus Expert II protocol analyser
Details
De Zeroplus Bus ExpertII is een eMMC/SD PC-gebaseerde protocolanalyzer met 32 kanalen, die elk een minimale geheugendiepte van 2 Gbit per kanaal hebben, met een sample rate van 2GHz per kanaal.
In de praktijk betekent dit dat bijna alle digitale signalen zonder vervorming en met hoge nauwkeurigheid kunnen worden opgenomen, opgeslagen en geanalyseerd. Dit apparaat beschikt over twee verschillende modi: de logic analyzer-modus, die digitale signalen vastlegt en hun waveform weergeeft, en de protocol analyzer-modus, die packets vastlegt en alle verzamelde packets in een overzichtelijke lijst toont. Elke modus heeft zijn eigen voordelen: de logic analyzer-modus is bedoeld voor het controleren van timings en glitches, terwijl de protocol analyzer-modus geschikt is voor langere opnames bestaande uit meerdere packets.
Daarnaast kan de protocol analyzer-modus vastgelegde pakketten op je computer opslaan, wat lange metingen mogelijk maakt. Tot slot wordt deze protocol analyzer standaard geleverd met een gebruiksvriendelijke en uitgebreide Windows-only softwarepakket, dat compatibel is met Windows 11, 10, 8.1 en 7 in zowel 32- als 64-bits versies. Kortom, de Zeroplus Bus Expert II is een uitstekende keuze voor eMMC 5.1 en SD 3.0 metingen en debugging.
Specificaties
| Kanalen | 32 |
| Geheugen diepte | 2 Gbit (per kanaal) |
| Sample rate | 5 MHz - 2 GHz |
| Ingangsimpedantie | 190 kΩ (±10%) |
| ingangscapaciteit | 4,3 pF (±2 pF) |
| OS-ondersteuning | Windows 7, 8.1, 10, 11 (32 / 64 bit) |
| Connectiviteit | USB 3.0 (voorkeur), USB 2.0 (compatibel) |
| Afmetingen | 318,5 x 167 x 51,4 mm |
| Gewicht | 4,4 kg |
Bus expect II belangrijke softwarefuncties
Bus expect II bevat heel wat softwarefuncties en deze tabel toont enkele van de belangrijkste softwarefuncties.
| Add bars | Auto save | Auto run | automatische updates |
| DSO connection | Files compression | File export | General software description |
| Meerdere talen | Memory view | Navigator | Packet list |
| Pre/post triggering | Protocol decoders (>110) | Protocol triggers (HW) | Real-time signal activity |
| State list and waveform view | statestieken | Trace information | Trigger delay |
| Trigger events | Trigger in/out | Trigger mark | Trigger pass counter |
| Trigger sequence level | Trigger voltage | Waveform and UI customization | Zoomen en scrollen |
Accessoires
De Zeroplus Bus ExpertII wordt standaard geleverd met:
- CD met software en drivers
- 32 x eMMC probe
- 32 x USB 3.0 A naar A kabel (om de probe aan te sluiten op Bus Expert II)
- USB 3.0 A naar B (PC naar Bus Expert II)
- BNC-kabel
- Netsnoer
Plus en minpunten
- Live USB-gegevensoverdracht
- Grote interne opslag
Downloads
| Bus Expect II user guide |  (6.06 MB) | Download |
| Bus ExpertII brochure | (1.24 MB) | Download |
