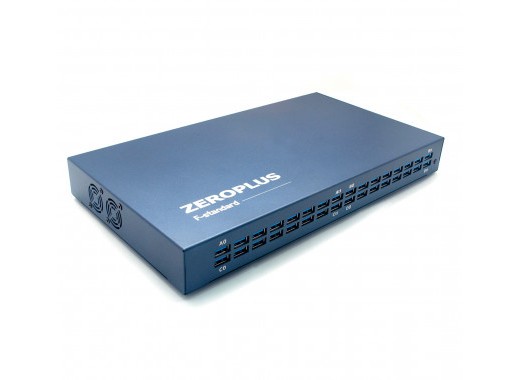

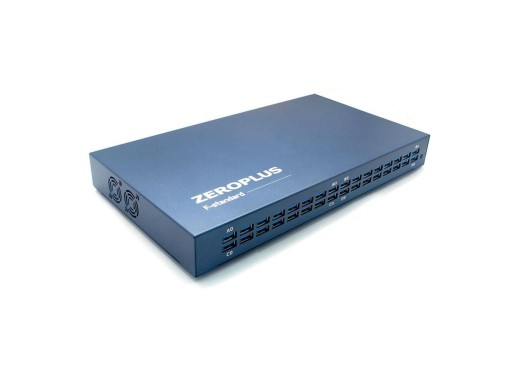

Zeroplus LAP-F140512M logic analyser
Details
De Zeroplus LAP-F140512M is de 40-kanaals versie in de LAP-F1 serie van Zeroplus en wordt geleverd met een minimale geheugendiepte van 512 Mbit per kanaal. Deze logische analysers in de LAP-F1 serie zijn multifunctionele en PC-gebaseerde logische analysers, die een hoge samplesnelheid, een groot aantal kanalen en een groot aantal kanalen bieden in één instrument.
Algemene details
Alle logische analysers uit de LAP-F1 serie werken op Windows 32 en 64 bit versies. Verder is de hardware in deze analyser voorzien van een Xilinx high-performance FPGA chip en exclusieve actieve probes die de nauwkeurigheid en stabiliteit van de sampling verbeteren. De uitgebreide protocolbibliotheek bestaat uit ten minste 110 protocodecoders. Daarnaast zijn er diverse opties beschikbaar zoals 'direct data streaming' en eMMC decodering. De optie 'channel folding' is nu standaard inbegrepen, waardoor het geheugen van meerdere inactieve kanalen gecombineerd kan worden om de geheugendiepte te vergroten. Bovendien is er een USB 3.0-aansluiting beschikbaar voor snelle gegevensoverdracht.
Gebruikersinterface
De gebruikersinterface van de software van de LAP-F1 serie is vergelijkbaar met die van de LAP-C serie, omdat ook debugging eenvoudig is, maar dan in een zwart, modern jasje. Alle functies zijn toegankelijk via het hoofdmenu en het is ook mogelijk om favoriete functies direct in te voeren via de aanpasbare pictogrambalk met directe toegang. De bekende kanaal- en triggerinstellingen nemen het linkerdeel van het scherm in beslag, terwijl rechts een bedieningspaneel toegang geeft tot de meest gebruikte acquisitie-instellingen. Het onderste deel van het scherm geeft toegang tot de hulpanalysevensters. Hieronder ziet u een afbeelding van de gebruikersinterface.
Modellen
De modellen in de LAP-F1 serie verschillen voornamelijk in geheugendiepte en kanalen. Hieronder vindt u een handig overzicht van de verschillen tussen alle modellen.
| Model | Kanalen | Geheugencapaciteit [Mbit] | Prijs |
|---|---|---|---|
| LAP-F140512M | 40 | 512 Mbit (40 kanalen) 1 Gbit (16 kanalen) |
|
| LAP-F16464M | 64 | 64 Mbit (64 kanalen) 128 Mbit (32 kanalen) 256 Mbit (16 kanalen) 512 Mbit (8 kanalen) 1Gbit (4 kanalen) |
|
| LAP-F164256M | 64 | 256 Mbit (64 kanalen) 512 Mbit (32 kanalen) 1Gbit (16 kanalen) |
|
| LAP-F16464M | 64 | 512 Mbit (64 kanalen) 1Gbit (32 kanalen) |
Specificaties LAP-F1-serie
| Bandbreedte | 200 MHz |
| Verticale resolutie | 12 bits, 2,44 mV/stap |
| Ingangsimpedantie | 190 tot 500 kΩ (±10%) |
| Ingangscapaciteit | 4,3 tot 8,2 pF (± 2pF) |
| Besturingssysteem | Windows 8.1 en 7 32 en 64 bits |
| Connectiviteit | USB 3.0 (voorkeur), USB 2.0 (compatibel) |
| Afmetingen | 322 x 180 x 38 mm |
| Gewicht | ~4.1 - 4.4 kg |
Raadpleeg voor meer informatie de handleiding en het gegevensblad.
Belangrijke softwarefuncties van de LAP-F1 serie
De modellen van de LAP-F1 serie bevatten veel softwarefuncties en deze tabel toont enkele van de belangrijkste softwarefuncties.
| Balken toevoegen | Automatisch opslaan | Automatisch uitvoeren | Automatisch bijwerken |
| DSO-verbinding | Bestanden comprimeren | Bestanden exporteren | Algemene software beschrijving |
| Meerdere talen | Geheugenweergave | Navigator | Pakketlijst |
| Pre-/post-triggering | Protocoldecoders (>110) | Protocol-triggers (HW) | Real-time signaalactiviteit |
| Toestandslijst en golfvormweergave | Statistieken | Spoorinformatie | Triggervertraging |
| Triggergebeurtenissen | Trigger in/uit | Triggermarkering | Trigger-pass-teller |
| Triggervolgorde niveau | Spanning trigger | Golfvorm en UI aanpassen | Zoomen en pannen |
Meer informatie over deze of andere functies is te vinden op de Zeroplus software webpagina.
Meer informatie over de verschillende protocoldecoders vindt u op de Zeroplus protocoldecoders webpagina.
Softwarefuncties van de LAP-F1 serie kunnen gedownload worden van de Zeroplus software download webpagina.
Accessoires
Waar de logische analysers uit de LAP-F1 serie mee geleverd worden hangt af van het aantal kanalen. In de onderstaande tabel staat alle inhoud van het pakket.
| Kanalen | 40 | 64 |
| CD met stuurprogramma, software en handleiding | 1 | 1 |
| eMMC-sondes | 4 | 4 |
| eMMC Klok In sonde | 1 | 1 |
| USB 3.0 kabel (A-A type 32,5 cm) | 25 | 37 |
| Signaal-/grondkabelpaar | 40 | 64 |
| Klemconnector | 80 | 128 |
| USB 3.0-kabel PC-LAP F1 | 1 | 1 |
| BNC-kabel | 1 | 1 |
| Netsnoer | 1 | 1 |
| Stroomkabel | 1 | 1 |
Opties
Alle opties met blauwe tekst bieden een klikbare link naar het product. Deze opties kunnen worden gebundeld met het apparaat of op een later moment worden besteld.
Software
| Met speciale eMMC-sondes en 32 kanalen op 2 GHz kan eMMC volledig worden gedecodeerd en getriggerd. De optie voor langdurige opname is ook inbegrepen. | |
| Met de lange termijn opname kan het apparaat direct naar een computer streamen voor een zeer lange tijd, bijvoorbeeld om inbrandtests uit te voeren. |
Accessoires
Downloads
| LAP-F User Guide |  (5.87 MB) | Download |
