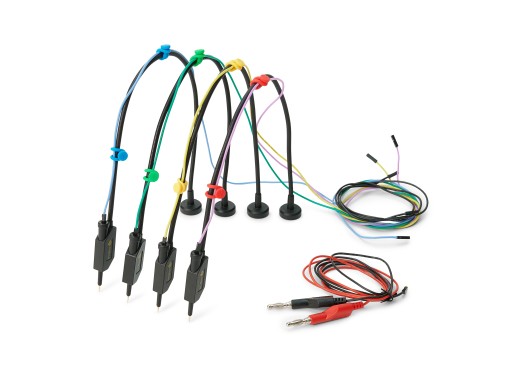

Sensepeek 6005 4x SQ10 probes met testdraden
Details
Deze Sensepeek SQ10 (6005) is een nieuwere versie van de Sensepeek SP10 kit en wordt geleverd met 4 Sensepeek SQ10 (10 MHz probes), 4 extra testnaalden, 5 dupont naar dupont testdraden, en 2 banaan naar dupont testdraden.
Deze Sensepeek sondes zijn echt de eerste in zijn soort. Met zijn minimalistisch ontwerp en verende testnaald, stellen deze hands-free probes de gebruiker in staat om gemakkelijk directe metingen te doen en langdurige triggering sessies uit te voeren. De sonde is zeer flexibel en stevig, wat tijd en frustratie bespaart bij het klaarzetten van de juiste opstelling. De SQ10 wordt geleverd met een krachtige magneet in de basis, net als alle andere Sensepeek probes en houders, waardoor de probe gemakkelijk te plaatsen en te herpositioneren is op de metalen basisplaat. Helaas hebben de SQ10 sondes slechts een dempingsverhouding van 1:1.
Indien u nog niet in het bezit bent van een metalen basisplaat, kunt u kijken naar de Sensepeek 4007. Voor een complete SQ10 probe kit kunt u kijken naar de Sensepeek 6012. Voor probes met een andere bandbreedte en dempingsverhouding kunt u kijken naar de SP100 (100 MHz probe) of de SP200 (200 MHz probe).
Specificaties
De specificaties van de SQ10 probes staan in de tabel hieronder.
Bandbreedte | 10 MHz |
Stijgtijd | 34 ns |
Verzwakking | 1:1 |
Naald weerstand | 0,02 Ω |
Overspanningsbeveiliging | 200 V (DC/Piek AC) |
Max. ingangsspanning | ±60 V(DC) / 30 V(AC RMS) |
Max. DC-stroom | 2 A |
Sondepunt diameter | 0,5 mm |
Accessoires
De Sensepeek 6005 wordt geleverd met:
- 4 x Sensepeek SQ10 sondes
- 4 x Extra testnaalden
- 5 x Dupont naar dupont testkabels
- 2 x Banaan naar dupont testkabels
- 1 x Set kabelhouders (meerdere kleuren)
