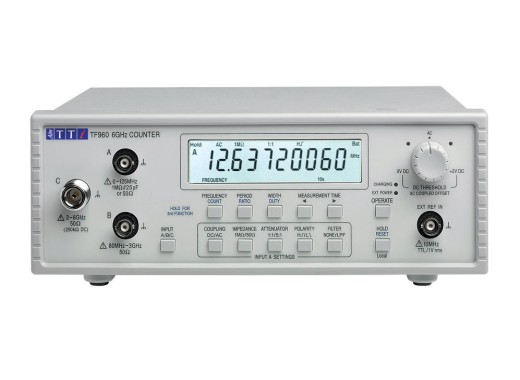

Aim-TTi TF960 frequentieteller
Details
Deze benchtop frequentieteller van Aim-TTi is een uitgebreide en zeer betaalbare teller van professionele kwaliteit. Het grote bereik van deze teller maakt hem zeer breed
inzetbaar en de grote precisie zorgt voor erg nauwkeurige meetresultaten. De teller beschikt over een ruim scala aan functies en maakt gebruik van de geavanceerde reciprocale meettechniek wat een hoge resolutie garandeerd, ongeacht de
ingangsfrequentie. Voor laagfrequente metingen is er bij de TF960 ook een noise filter aanwezig.
De TF960 heeft een zeer duidelijk 10 digit display en de simpele knoppen zorgen voor een eenvoudige en intuïtieve bediening. Verder is er een USB interface waarmee de teller op afstand bediend kan worden en waarmee
data teruggelezen kan worden.
Specificaties
Input coupling | DC & AC |
Inputs | BNC A: 0-125 MHz (1MΩ//25pF DC/AC of 50Ω AC) BNC B: 80 MHz-3 Ghz (50Ω AC) N C: 1.8 Ghz - 6 GHz External Referentie Input: 10 MHz (50Ω AC) |
Frequentiebereik | 0.001 Hz - 6000 MHz |
Resolutie | 0.001 mHz |
Sensitivity | 15 mVrms |
Attenuation | 1:1 of 5:1 |
Display | 10 digit LCD-scherm |
Functies | Frequentie, periode, puls breedte, duty cycle, frequentie ratio, event counting |
Voeding | Ingebouwde herlaadbare batterijen, netadapter ook inbegrepen |
Temperatuur stabiliteit | ± 1ppm |
Meettijd | 0.3, 1, 10, 100s (Update respectievelijk: 0.3, 0.5, 1, 2s) |
Max. ingangsspanning | 30 Vdc; 30 Vrms; 1 Vrms voor frequenties >1MHz |
Interface | USB, RS232 |
Afmetingen | 260 x 88 x 235 mm |
Gewicht | 950g |
Downloads
Aim-TTi TG900 Datasheet |
(1.23 MB) | Download |
Nieuwste reviews
De kast is zeer licht van gewicht, alleen voor en achterkant zijn van metaal. Display heeft geen backlight maar is prima afleesbaar. De aan/uit knop reageert iets traag, te kort indrukken gaat het gelijk weer uit.
De counter heeft diverse meet mogelijkheden, het is maar net wat je nodig hebt, sommige zal ik vaak en andere weinig gebruiken.
Er zit een losse 5,06 Volt adapter bij, terwijl de gebruiksaanwijzing en het opschrift vermelden dat er een adapter aan moet van 5,2 Volt ?? De adapter die er bij zit is origineel voor dit apparaat. Op de adapter staat ook 5.0 Volt. Waarom er dan zo uitdrukkelijk om 5,2 Volt wordt geschreven , geen idee. Het werkt overigens prima op 5 Volt en ook op USB voeding.
De USB aansluiting getest met een telnet programma onder windows 10, moet wel opletten dat de poort instelling, Xon/Off is en let op: uitsluitend LF als return. Met CR/LF zoals volgens de handleiding wilde het bij mij niet werken. Begreep er niets van dat het eerst niet wilde werken.
Kon alle ontvangen data makkelijk weg schrijven naar een text file, en daarna inlezen in excel.
Opvallend*, in remote mode, krijg je altijd een resolute van 10 cijfers, ongeacht de gate tijd. (dus geen opvul nullen).
Dat was voor mij wel een handig , kan je zelf de data snel bewerken.
Op het apparaat zelf krijg je pas 10 cijfers bij een gate tijd van 100 sec.
Na 100 sec, heb je wel een update van 1 sec.
Gate tijd van 0,3 en 1 sec geeft 8 cijfers, gate time van 10 sec geeft 9 cijfers, met
update elke seconde. Gate time 100 geeft 10 cijfers, oftewel resolute van 1 Hz bij 6 Ghz.
Bij de test haalde deze counter op ingang C makkelijk 1 Ghz tm 6,4 Ghz, bij -21 dBm, over het hele bereik. Iets beter dan de spec van -19 dBm.
Op ingang A was de gevoeligheid -35 dBm, en op B -32/-35 dBm, wat ook beter is dan volgens spec.
De TCXO had een afwijking na paar uur aan staan van 0,066 ppm oftewel 66 Hz bij 1 GHz, geheel binnen specs, De counter warmt blijkbaar wel iets op, bij aanzetten rond 0,075. De manual geeft max 0,2 ppm op bij aflevering.
Maar indien nodig gebruik ik een Rubidium externe klok.
Het heeft ingebouwd 3 NiMh batterijen 2500mh, ( dus geen LiPo), keuze lijkt me logisch, hoeft geen vermogen te leveren, maar moet wel een tijd mee gaan, het apparaat gebruikt max 100 mA .
Technische manual is op internet makkelijk te vinden, waarin ook kalibratie procedure te vinden is.
In de kast zitten twee kleine print platen, verder erg leeg.
Ben erg tevreden met deze counter, 10 cijfers en 6 Ghz, tegen redelijke prijs, was een eis voor mij,
Ik had al wel een oudere counter met 11 cijfers maar die gaat maar tot 200 Mhz.
