Allereerst moet ik even zeggen dat ik de draagarm niet gebruik zoals bedoeld.
Ik heb de tafel klemschroeven verwijderd (later meer), het klemblok voorzien van twee 6.5 mm gaten en vastgeschroefd op mijn werkblad. Daarna heb ik de onderste arm verwijderd. Ik gebruik dus alleen de 'hefarm" en de korte verbinding met de montagering.
Deze draagarm constructie is solide met weinig "flex" en nagenoeg trillingsvrij.
De microscoop 'zweeft' boven het tafelblad en kan tot 28 cm onder de lens worden ingesteld, waardoor ook grote (hoge) objecten kunnen worden bekeken.
Over de klemschroeven het volgende: De drukplaten zitten met een m4 imbusbout aan de klemschroeven bevestigd. Helaas steekt de boutkop 0,5 mm te veel uit, waardoor de drukplaten op een hard oppervlak geen effect hebben. Dit is op te lossen door de imbusbouten te vervangen door m4 cylinderschroeven met een minder hoge kop, een ring onder de drukplaat te leggen of de klemschroeven iets in the korten. Voor de goede orde, Ik gebruik deze schroeven dus niet!
De microscoop en het statief passen niet goed bij elkaar.
De borgschroef in de draagring zit veel te laag (ter hoogte van de objectief keuze ring) waardoor de microscoop niet in de draagring geborgd kan worden. Een langere borgschroef is geen optie omdat daarmee de keuzering wordt vast gezet en de microscoop scheef in de ring wordt gedrukt. Ik heb dit opgelost door een nieuw gat in de draagring te boren en m4 te tappen op 6,5 mm boven het oorspronkelijke gat, ofwel 6mm onder de bovenrand.
De meegeleverde beschrijving toont mountings met een veel dunnere draagring.
Ook de meegeleverde stofhoes past niet bij deze combinatie, maar bij een tafel statief.
De vergroting is niet 20x/40x, maar 10x/30x. Het objectief is 1x/3x, de oculairs 10x. Ikzelf ben hier blij mee, maar het is goed om te weten.
Een van de oculair borgschroeven zit te laag, waardoor deze niet in de daarvoor bestemde uitsparing in het oculair valt. Helaas heb ik niet de juiste tap, dus laat ik dit voorlopig maar zo.
De optische kwaliteit van de microscoop is goed. Fijn is ook de instelbare
weerstand van de focussering. Na enige huisvlijt is het een erg fijn instrument, waar ik nog veel plezier van ga hebben.
Als u een draagring modificatie niet ziet zitten, dan is dit niet uw instrument. Een loszittende microscoop is geen optie.

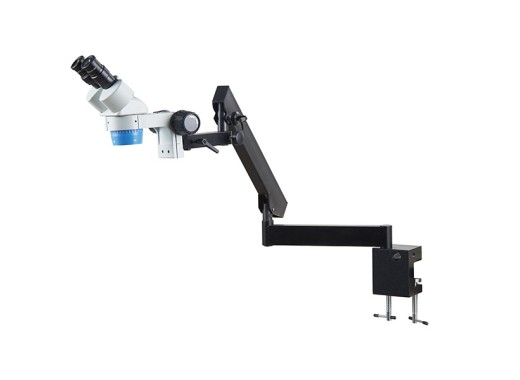

Arm stereomicroscoop STL6
Details
Deze stereomicroscoop met een vrij beweegbare arm levert een grote flexibiliteit om mee te werken. Het statief bestaat uit een duurzame arm die gemonteerd wordt aan de rand van een tafel of bureau en biedt de mogelijkheid om gemakkelijk het objectief boven het te inspecteren object te plaatsen. Een stereomicroscoop heeft twee lenzen waardoor je diepte in het beeld ziet. Dit samen met de hoge resolutie en het ware kleurenbeeld maakt deze microscoop zeer geschikt om bijvoorbeeld kleine onderdelen te inspecteren en solderen.
Deze microscoop wordt standaard geleverd met een oculair met een vergroting van 10x. Het objectief heeft een vergrotingscombinatie van 1X/3X en zorgt samen met de meegeleverde oculairs dus voor een standaardvergroting van 10X/30X. De oculairs staan onder een hoek van 45° en zijn in afstand verstelbaar om zo aan de pupilafstand van de waarnemer te voldoen. Het linker oculair biedt ook de mogelijkheid om met een bereik van ±5mm de dioptrie-instelling aan te passen.
Specificaties
| Hoek oculairs | 45° |
| Vergroting oculairs | 10X 20mm |
| Vergroting objectief | 1X/3X |
| Standaardvergroting | 10X/30X |
| Werkafstand | 100mm |
| Pupil afstand | 54-76mm |
| Dioptrie compensatie bereik | ±5mm |
| Gezichtsveld 20X Vergroting | 10mm |
| Gezichtsveld 40X Vergroting | 5mm |
Opties
| Dimbare ledring | Enorm heldere ledring met 60 LEDs | |
Nieuwste reviews
Review door Rienk H Koolstra
Geplaatst op 03-10-2018
