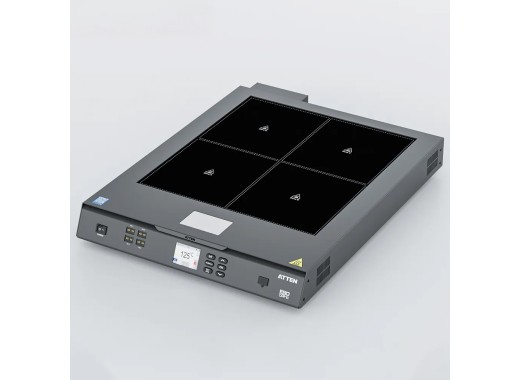

Atten ST-7322 preheater

De Atten ST-7322 is een preheater met een vier kwadranten. Elk kwadrant, heeft een afmeting van 200 bij 180 mm, en kan onafhankelijk worden aangestuurd. Deze preheater levert een vermogen tot 4600 W (bij 380 V driefase) en biedt met een totale verwarmingsoppervlakte van 4 keer 200 x 180 mm ruime capaciteit voor vrijwel alle voorverwarmingsklussen. Door de kwadranten te combineren, zijn ook grote PCB’s eenvoudig te behandelen.

Met een externe K-type thermokoppel meet je eenvoudig de temperatuur van de printplaat. In totaal beschikt de preheater over 4 aansluitingen, één voor elk verwarmingsoppervlak. Daarnaast is de ST-7322 uitgerust met een 2,4" TFT-kleurendisplay, waarop de actuele temperaturen en het vermogen per kanaal zichtbaar zijn. Dankzij de grafiekweergave volgt u in detail hoe elk kanaal zich in de verloop van tijd ontwikkelt.

De preheater is ideaal voor het reworken van PCB’s. Door een werktemperatuurbereik van 50 - 250 °C kan het bij grotere PCB’s nodig zijn om aanvullend een heteluchtpistool te gebruiken. Optioneel zijn er verschillende uitbreidingen beschikbaar, zoals de H-11 baseplate, die dient als houder voor het ST-862D heteluchtstation. Een andere optie is de ST-704, een stevige PCB-stand waarmee printplaten veilig op de preheater bevestigd kunnen worden.

Modeloverzicht

Specificaties

Opties

Deze opties gelden uitsluitend voor de ST-7322 preheater. Voor de ST-7242 zijn andere opties beschikbaar.

ST-704 PCB-stand	Met deze stand bevestigt u printplaten stevig op de preheater.	ST-704 392.65 Incl. 21% BTW: € 392,65 Excl. BTW: € 324,50 Info Bestel
H-11 baseplate	Deze baseplate dient als houder voor het ST-862D heteluchtpistool.	H-11 311.99 Incl. 21% BTW: € 311,99 Excl. BTW: € 257,84 Info Bestel

Accessoires

De Atten ST-7322 wordt geleverd met:

• Stroomkabel
• Aardingsdraad
• K-type thermokoppel

Downloads

ST7242 / ST7322 user manual

(1.52 MB)

Download
