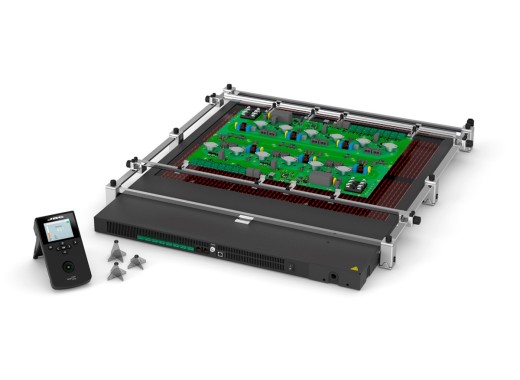

JBC PHXLE-2KA IR preheater set extra large
Details
De JBC PHXLE-2KA IR preheater set is, zoals de naam al aanduidt, bedoeld om PCB's of onderdelen te preheaten.
Dit is een complete set bestaande uit de PHXE IR preheater en console, PHXL-SA preheater support, meerdere PH218 termokoppels type K en Kapton tape.
Een preheater heeft als voornaamste functie om de thermische schok die kan ontstaan van rechtstreeks (de)solderen te reduceren. De PHXLE-2KA werkt dus als een secundaire warmtebron en is ontworpen voor zeer grote PCB's.
Zoals u van JBC gewend bent is ook deze set van de hoogste kwaliteit. Zo zijn er al 3 standaard temperatuurprofielen geïnstalleerd en kunnen er daarnaast 22 custom temperatuurprofielen ontworpen en gebruikt worden. Deze custom profielen kunnen met 6 temperatuurstappen ingesteld worden. De preheater beschikt over twee individueel bestuurbare zones met een werkoppervlak van 510 x 200 mm en 510 x 410 mm. De temperatuur kan ingesteld worden tussen de 50 ℃ en 250 ℃, en kan zeer precies gemeten worden via een thermokoppel. Er zijn 8 type-K poorten aanwezig om zo de temperatuur op verschillende oppervlakken of componenten te meten.
De PHXL-SA preheater support kan ook los gebruikt worden van de preheater als hulpmiddel tijdens het (de)solderen. De Kapton tape komt o.a. van pas bij het bevestigen van de thermokoppel aan de printplaat of component. Door middel van de verschillende interfaces kan de preheater verbonden worden met bijvoorbeeld het JBC traceability system of een pedaal. De meegeleverde console wordt gebruikt om de temperatuur te controleren en beschikt over een USB poort.
Model overzicht
Model | PHNE-2KA | PHSE-2KB | PHBE-2KA | PHXLE-2KA |
---|---|---|---|---|
Werkoppervlak | 108 x 70 mm | 65 x 135 mm (1 zone) 130 x 135 mm (2 zones) | 180 x 277 mm (1 zone) 360 x 277 mm (2 zones) | 510 x 200 mm of 510 x 410 mm (1 zone) 510 x 610 mm (2 zones) |
Maximaal vermogen | 300 W | 500 W | 1800 W | 5400 W |
Prijs |
Specificaties
Temperatuursbereik | 50 ℃ - 250 ℃ |
Werkoppervlak | Zone A: 510 x 200 mm
Zone B: 510 x 410 mm Totaal: 510 x 610 mm |
Maximaal vermogen | 5400 W |
Interfaces | 2 x Thermocouple probe slot, USB type B, AUX, Pedal, RS-232 |
Afmetingen | 790 x 664 x 42 mm |
Gewicht | 23 kg |
Accessoires
De PHXLE-2KA wordt standaard geleverd met:
- 1 x PHXE IR Preheater
- 1 x ACE-A Console
- 1 x PHXL-SA nano PCB support
- 4 x PH201 Metallic PCB support L1
- 4 x PH202 Metallic PCB support L2
- 4 x PH203 Metallic PCB support L3
- 1 x PH217 Kapton tape
- 3 x PH218 Thermocouple Type K
- 1 x RJ45 Kabel
- 1 x Voedingskabel
Plus en minpunten
- Hoge kwaliteit
- Zeer groot
- Nauwkeurige temperatuurscontrole
