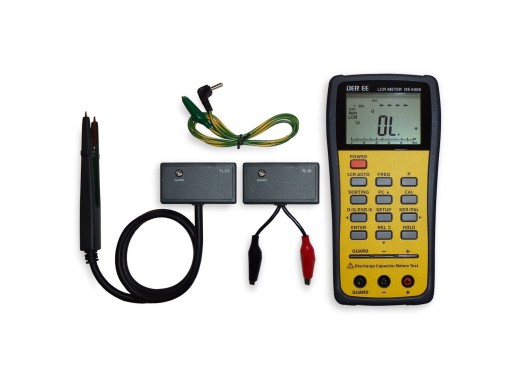

DER-EE DE-5000 LCR meter 100 KHz
Details
Deze slimme LCR meter van DER EE is een uitgebreide LCR meter met goede functionaliteit. De meter beschikt over een
automatische LCR check en heeft meerdere testfrequenties. Verder heeft de DE-5000 meerdere metingsmodi met onder andere een relatieve-, serie-/parallel- en componenten sorteermodus.
Ook kan je met deze meter een 4-draads kelvinmeting doen en zelf de tolerantie van een meting kiezen.
Het display met achtergrondverlichting bestaat uit een 19999 counts, 1999 counts en bar graph deel waarop duidelijk de gemeten waardes worden weergegeven.
Een USB kabel voor de DE-5000 kunt u hier vinden.
Specificaties
Testfrequenties | 100/120/1k/10k/100k Hz |
Weerstandsbereik | 0.001 Ω - 200 MΩ |
DCR bereik | 0.01 Ω - 200 MΩ |
Capaciteitsbereik | 0.01 pF - 20 mF |
Inductiebereik | 0.001 uH - 2 kH |
Meetparameters | Ls/Lp/Cs/Cp/Rs/Rp/DCR met D/Q/θ/ESR meting |
Toleranties | ±0.25%, ±0.5%, ±1%, ±2%, ±5%, ±10%, ±20%, -20% +80% |
Display | dubbel-LCD (19999/1999 counts) |
Voeding | 9 V batterij |
Meetsnelheid | 2 metingen/s |
Afmetingen | 188 x 95 x 52 mm |
Gewicht | 350 g |
Accessoires
De DE-5000 wordt geleverd inclusief:
- Krokodilklem meetkabel case (TL-21)
- SMD pincet (TL-22)
- Groundkabel (TL-23)
- AC/DC adapter
- 9V batterij
- Draagkoffer
Plus en minpunten
- Uitgebreide accessoires
- Bekend van blogs/Youtube
Downloads
Der-EE DE-5000 datasheet |
![]() |
Download |
Der-EE DE-5000 Anleitung (German / Deutsch) |
![]() |
Download |
Vergelijkbare producten
Nieuwste reviews
Review door Arie Voors
Geplaatst op 23-02-2022
Model helaas wat 'uit de running', en daardoor niet de allerlaagste prijs.
In elk geval niet allehande knoppen achter allerlei submenu's.
Verder een prima LCR meter.
In elk geval niet allehande knoppen achter allerlei submenu's.
Verder een prima LCR meter.
Review door Rogier Rennert
Geplaatst op 01-08-2021
Het zit allemaal in een plastic koffertje. De accessoires passen goed, maar de 9 V adapter is van een ander formaat dan berekend en in een ander vakje gepropt en met schuimplastic afgedekt. Even het juiste vakje opstoken naar 200 graden met de elektrische verf afbrander en de adapter erin prakken regelt dat ook weer.
Het seriematig checken van de voorraad gaat top, stop een C in de krokodillen, zet het op de goede range, dan sorting, pas de waarde naar de gewenste waarde en geef de tolerantie op. Beep is ok, beep beep niet. Next!
Het seriematig checken van de voorraad gaat top, stop een C in de krokodillen, zet het op de goede range, dan sorting, pas de waarde naar de gewenste waarde en geef de tolerantie op. Beep is ok, beep beep niet. Next!
Review door Theo Kuipers
Geplaatst op 17-05-2021
Prima meter, meetdraden wat aan de korte kant, voldoet aan de verwachting.
Review door J.W. Thijsse
Geplaatst op 17-11-2020
Prima Meter voor veel soorten metingen aan R C en L, ook handig is het meetpincet (tweezers) voor kleine onderdelen en smd componenten.
alles zit in een stevig koffertje ook een 9V netvoeding.
Ik ben wel even bezig geweest om diverse mogelijkheden uit te vogelen.
PA0JWT
J.W.Thijsse
alles zit in een stevig koffertje ook een 9V netvoeding.
Ik ben wel even bezig geweest om diverse mogelijkheden uit te vogelen.
PA0JWT
J.W.Thijsse
Review door Patrick Verdonk
Geplaatst op 26-05-2020
Mooie complete levering met accessoires en koffer. De DER EE D-5000 is handig in gebruik en kent diverse extra metingen, onder andere ESR en Q. Het 100 kHz bereik is voor mij belangrijk om ook de lage inducties en capaciteiten te kunnen meten. En een mooie 4-draads meting op de koop toe. De sorteerfunctie heb ik nog niet gebruikt. Voor mij een goede investering.
