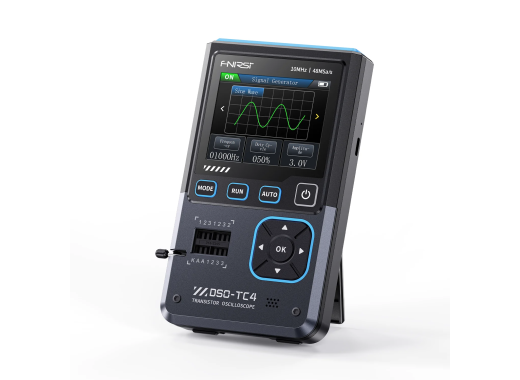

Fnirsi DSO-TC4 multitester en oscilloscoop
Details
De Fnirsi DSO-TC4 is een combinatie van een multitester, digitale oscilloscoop en signaalgenerator in één. De multitester beschikt over een componententester, spanningsmeting, temperatuur- en vochtigheidsmeting en infrarooddecodering. De DSO-TC4 is compact, makkelijk mee te nemen en geschikt voor diverse metingen. Houd er echter rekening mee dat het apparaat niet extreem nauwkeurig is, en dus minder geschikt is voor precisiewerk. Zoek je een veelzijdig meetinstrument voor je thuislab waarbij precisie niet cruciaal is, dan is de TC4 de juiste keuze. De DSO-TC4 heeft een ingebouwde accu van 1500mAh die via USB-C opgeladen kan worden. Daarnaast is de multitester voorzien van een MCX-connector en een 2.8" TFT-kleurendisplay. Tot slot kan de DSO-TC4 eenvoudig metingen, schermafbeeldingen en het scherm delen wanneer deze via een USB-C-kabel op een pc is aangesloten.
Oscilloscoop
De ingebouwde oscilloscoop heeft een realtime samplefrequentie van 48MSa/s en een bandbreedte van 10MHz. Het meetbereik loopt tot 400V AC/DC, al wordt geadviseerd om tot maximaal 40V AC/DC te meten en het apparaat te verbinden met een stopcontact. Het gemeten signaal wordt zonder bijkomende instellingen weergegeven op het 2.8" scherm.
Multitester & signaalgenerator
De multitester ondersteunt het testen van uiteenlopende componenten, waaronder weerstanden, condensatoren, spoelen en transistors. De signaalgenerator beschikt over 13 verschillende golfvormen, waaronder blokgolf, driehoekgolf, puls, sinusgolf, zaagtand en DC. De DSO-TC4 heeft een instelbare uitgangsfrequentie van 0–50kHz en een uitgangsspanning van 3,0V.
Specificaties
| Bandbreedte | 10 MHz |
| Kanalen | 1 |
| Sample rate | 48 MSa/s |
| Spanningsbereik | 0 V – 400 V (aanbevolen) |
| Verticale schaal | 10 mV/div – 10 V/div |
| Horizontale schaal | 50 ns/div – 20 s/div |
| Trigger modes | Auto / Normaal / Single |
| Weerstand | 0,01 Ω – 50 MΩ |
| Capaciteit | 25 pF – 1000 μF |
| Inductie | 10 μH – 1000 μH |
| Voeding | Accu: 3,7 V, 1500 mAh DC-invoer: 5 V, 1 A (USB-C) |
| Display | 2.8" TFT-kleurenscherm |
| Afmetingen | 90 × 142 × 27,5 mm |
| Gewicht | 186 g |
Accessoires
- 1× P6100 oscilloscoopprobe
- 1× Krokodillenklem
- 3× Testklemmen
- 1× USB-C-kabel
Downloads
| Fnirso DSO-TC4 manual |  (18.58 MB) | Download |
Vergelijkbare producten
Nieuwste reviews
De componentenmetingen zijn behoorlijk zuiver.( alles vergeleken met andere meetinstrumenten) De transistormetingen zijn heel compleet (npn en pnp)e.d. Ook bediening en mogelijkheden van de oscilloscoop zijn voor mij althans uitstekend. Het apparaat is m.i. zeer gebruiksvriendelijk. Het enige minpuntje is echter het laden van de accu. Hier zit geen begrenzing op zodat hij als de accu vol is door blijft laden met ca. 0,3 A . hetgeen warmteontwikkeling tot gevolg heeft. ( max. laadstroom is 1 A). Ook bij continu gebruik houdt de accu het los van het net maar ca. 1 uur vol. Dit zijn de enige minpuntjes voor de rest een uitstekend toestel voor de amateur voor een hele lage prijs!
