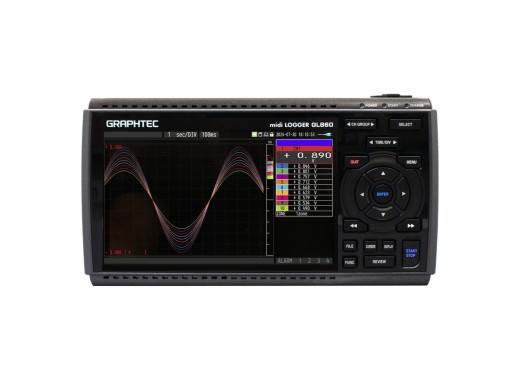

Graphtec GL860 datalogger
Details
De Graphtec GL860 is een draagbare, geïsoleerde multikanaals datalogger voor industriële temperatuur- en spanningsmetingen. De standaard 20 kanalen hebben een sample rate tot 5ms en zijn galvanisch geïsoleerd om overspraak tussen kanalen te voorkomen. Graphtec is een Japans merk dat bekend staat om de robuustheid en kwaliteit van de instrumenten. Meetgegevens worden opgeslagen in het interne geheugen van 8GB, uit te breiden met een SD-kaart, en eenvoudig geëxporteerd naar CSV. Spanning-, thermokoppel-, RTD- en vochtigheidsingangen worden op elk kanaal ondersteund.
Het geïntegreerde 7-inch TFT-display (800x480) toont live meetwaarden, waveforms en statistieken, en USB en Ethernet zijn standaard aanwezig voor bediening en monitoring op afstand. Deze versie is uitsluitend de datalogger: deze wordt geleverd zonder aansluitklem, kies daarom de B-563 schroefklem of de B-563SL schroefloze klem, afhankelijk van de bedrading. De complete kit, die de aansluitklem, een harde draagkoffer, twee batterijpakketten, accessoires, een kalibratiecertificaat en een verlengde garantie toevoegt, is apart verkrijgbaar. Sensoren zijn niet inbegrepen. Neem contact op voor hulp bij het kiezen van de juiste sensoren.
De GL860 is uit te breiden van 20 tot maximaal 200 kanalen. Voor ieder extra kanaal moet er een B-566 uitbreidingsmodule, samen met een of meer B-563 aansluitklemmen worden toegevoegd. De modules worden onderling verbonden met een B-567-kabel, verkrijgbaar in lengtes van 0,5m en 2m. Neem contact op voor hulp bij het samenstellen van de juiste combinatie voor het gewenste aantal kanalen.
Modeloverzicht
| Model | Graphtec GL260 | Graphtec GL860 |
|---|---|---|
| Kanalen | 10 | 20, uitbreidbaar tot 200 |
| Sample rate | 10 ms | 5 ms |
| Weerstandsthermometers | Nee | Ja |
| Interfaces | USB 2.0 | USB 2.0, Ethernet |
| Display | 4,3" TFT (480x272) | 7" TFT (800x480) |
| Prijs |
Accessoirevergelijking
| Inbegrepen | alleen GL860-logger | GL860 kit |
|---|---|---|
| Datalogger | Ja | Ja |
| Aansluitklem | Kies B-563 of B-563SL | 1x B-563 |
| Batterij | Nee | 2x B-569 |
| Draagkoffer | Nee | Ja |
| USB-kabel | Nee | Ja |
| Schroevendraaier | Nee | Ja |
| Kalibratiecertificaat | Nee | Ja |
| Garantie | 12 maanden | 18 maanden |
| Prijs |
Specificaties
| Isolatie | Alle kanalen geïsoleerd, 60 Vp-p tussen klemmen |
| Ingangsweerstand | 1 MΩ |
| Spanningsbereik | 20 mV - 100 V (12 bereiken) |
| Thermokoppels | K, J, E, T, R, S, B, N, C (W) |
| Temperatuurbereik (thermokoppels) | -200 °C - 2000 °C |
| Weerstandsthermometers | Pt100, JPt100, Pt1000 (3-draads) |
| Logica-/pulsingangen | 4 |
| Alarmuitgangen | 4 (open collector) |
| Trigger-ingang | 1 |
| Opslag | 8 GB, uit te breiden met SD-kaart |
| Batterij | Tot 10 uur |
| Afmetingen | 240 x 158 x 52,5 mm |
| Gewicht | 1010 g |
Accessoires
De Graphtec GL860 wordt geleverd met de volgende accessoires:
- 1x Netadapter
Plus en minpunten
- Volledig geïsoleerde ingangen
- Uitbreidbaar tot 200 kanalen
- Hoogwaardige Japanse bouwkwaliteit
- Sensoren apart verkrijgbaar
- Wordt geleverd zonder aansluitklem, draagkoffer of batterij
Downloads
| Graphtec GL860 user manual |  (26.07 MB) | Download |
