Graphtec GL860 datalogger kit
Details

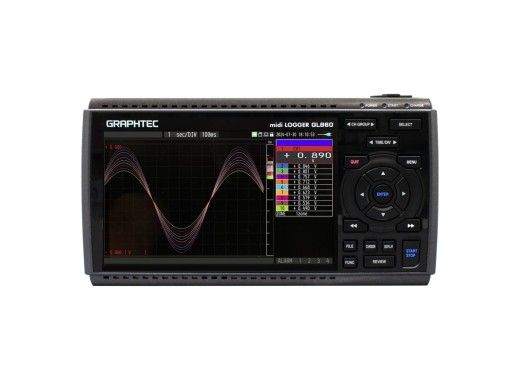

De Graphtec GL860 is een draagbare, geïsoleerde multikanaals datalogger gemaakt voor industriële temperatuur- en spanningsmetingen. De standaard 20 kanalen hebben een sample rate van 5ms. Daarnaast is elk kanaal galvanisch geïsoleerd om overspraak tussen kanalen te voorkomen. Meetgegevens worden opgeslagen in het interne geheugen van 8GB, uit te breiden met een SD-kaart, en opgeslagen gegevens zijn eenvoudig te exporteren naar CSV. Spanning-, thermokoppel-, RTD- en vochtigheidsingangen worden op elk kanaal ondersteund, en de 20 kanalen zijn uit te breiden tot 200 kanalen. Graphtec is een Japans merk dat bekendstaat om de robuustheid en kwaliteit van de instrumenten.
Het geïntegreerde 7-inch TFT-display toont live meetwaarden, waveforms en statistieken van de geregistreerde gegevens, en USB en Ethernet zijn als interfaces aanwezig voor bediening en monitoring op afstand. De datalogger wordt geleverd met een robuuste draagkoffer, twee accupacks voor een gebruiksduur tot 10 uur en een 20-kanaals B-563 ingangsterminal met schroefaansluitingen. Sensoren zijn niet inbegrepen. Neem contact met ons op voor advies over geschikte sensoren of voor hulp bij het uitbreiden van het systeem naar meer dan 20 kanalen.
Deze aanbieding bestaat uit de complete GL860 kit, die de datalogger en de 20-kanaals B-563 schroefklem combineert met een harde draagkoffer, twee batterijpakketten en accessoires voor gebruik in het veld. De losse Graphtec GL860 datalogger is apart verkrijgbaar.
De GL860 is uit te breiden van 20 tot maximaal 200 kanalen. Voor ieder extra kanaal moet er een B-566 uitbreidingsmodule, samen met een of meer B-563 aansluitklemmen worden toegevoegd. De modules worden onderling verbonden met een B-567-kabel, verkrijgbaar in lengtes van 0,5m en 2m. Neem contact op voor hulp bij het samenstellen van de juiste combinatie voor het gewenste aantal kanalen.
Modeloverzicht
| Model | Graphtec GL260 | Graphtec GL860 |
|---|---|---|
| Kanalen | 10 | 20, uitbreidbaar tot 200 |
| Sample rate | 10 ms | 5 ms |
| Weerstandsthermometers | Nee | Ja |
| Interfaces | USB 2.0 | USB 2.0, Ethernet |
| Display | 4,3" TFT (480x272) | 7" TFT (800x480) |
| Prijs |
Accessoirevergelijking
| Inbegrepen | alleen GL860-logger | GL860 kit |
|---|---|---|
| Datalogger | Ja | Ja |
| Aansluitklem | Kies B-563 of B-563SL | 1x B-563 |
| Batterij | Nee | 2x B-569 |
| Draagkoffer | Nee | Ja |
| USB-kabel | Nee | Ja |
| Schroevendraaier | Nee | Ja |
| Kalibratiecertificaat | Nee | Ja |
| Garantie | 12 maanden | 18 maanden |
| Prijs |
Specificaties
| Isolatie | Alle kanalen geïsoleerd, 60 Vp-p tussen klemmen |
| Ingangsweerstand | 1 MΩ |
| Spanningsbereik | 20 mV - 100 V (12 bereiken) |
| Thermokoppels | K, J, E, T, R, S, B, N, C (W) |
| Temperatuurbereik (thermokoppels) | -200 °C - 2000 °C |
| Weerstandsthermometers | Pt100, JPt100, Pt1000 (3-draads) |
| Temperatuurbereik (RTD) | -200 °C - 850 °C (Pt100) / -200 °C - 500 °C (JPt100, Pt1000) |
| Logica-/pulsingangen | 4 |
| Alarmuitgangen | 4 (open collector) |
| Trigger-ingang | 1 |
| Opslag | 8 GB, uit te breiden met SD-kaart |
| Display | 7" TFT kleuren-LCD (800x480) |
| Batterij | Tot 10 uur |
| Afmetingen | 240 x 158 x 52,5 mm |
| Gewicht | 1010 g |
Accessoires
De Graphtec GL860-EU-563 kit wordt geleverd met de volgende accessoires:
- 1x Harde draagkoffer
- 2x B-569 batterijpakket
- 1x B-563 20-kanaals schroefklem
- 1x Netadapter
Plus en minpunten
- Goede prijs per kanaal
- Volledig geïsoleerde ingangen
- Uitbreidbaar tot 200 kanalen
- Hoogwaardige Japanse bouwkwaliteit
- Sensoren apart verkrijgbaar
Downloads
| Graphtec GL860 user manual |  (26.07 MB) | Download |
