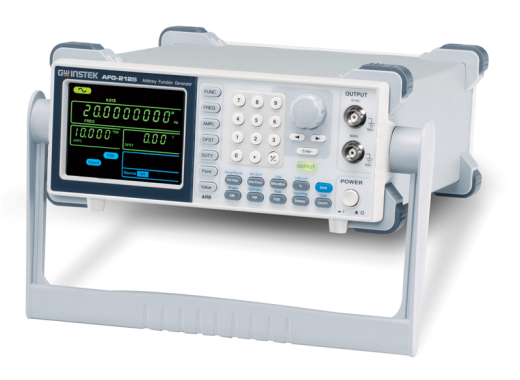

GW Instek AFG-2105 functiegenerator
Details
De AFG-2105 van GW Instek is een 5 MHz functiegenerator met 1 kanaal die goede eigenschappen heeft. Zo kan deze functiegenerator signalen met 4k punten genereren op 10 bits verticale resolutie. Daarnaast kan de duty-cycle van de blokgolfsignalen van 1% tot 99% gevarieerd worden. Dat de duty-cycle zo breed instelbaar is komt niet vaak voor op functiegeneratoren. Het voordeel hiervan is dat het op deze manier mogelijk is om pulse signalen te genereren. Daarnaast heeft de functiegenerator een frequentieteller ingebouwd die tot 150 MHz kan meten.
De functiegenerator biedt tot 20 Vpp output amplitude en een 0.1 Hz resolutie. Daarnaast kan de 2105 meerdere modulaties uitvoeren op het signaal. De functiegenerator kan AM/FM/PM/FSK moduleren. De mogelijkheden zijn uitgebreid.
Op het 3.5" TFT-scherm van de AFG-2105 kan simultaan de golfvorm, frequentie, amplitude, offset en andere belangrijke instellingen afgelezen worden. Hierdoor is de bediening erg eenvoudig.
De AFG-2105 functiegenerator kan ook via USB verbonden worden aan een computer. Met meegeleverde software kunnen arbitraire signalen gemaakt worden die dan op de generator gegenereerd kunnen worden. Daarnaast is het mogelijk om CSV bestanden te uploaden op het apparaat, en daarmee ingewikkelde Math functies uit te voeren. Deze golfvormen kunnen op de functiegenerator opgeslagen worden in een van de 10 geheugenslots.
Specificaties
| Kanalen | 1 |
| Output signalen | Sinus, Blokgolf, Zaagtand, Arbitraire golfvormen |
| Frequentiebereik | Sinus & blokgolf: 0.1 Hz - 5 MHz Zaagtand: 0.1 Hz - 1 MHz |
| Sample Rate | 20 MSa/s |
| Golfvorm lengte | 4 kpunten |
| Verticale resolutie | 10 bit |
| Horizontale resolutie | 0.1 Hz |
| Stabiliteit / precisie | ± 20 ppm |
| Amplitudebereik | ≤ 20 MHz: 1 mVpp - 20 Vpp |
| Impedantie | 50 Ω |
| Duty cycle range (blokgolf) | 1% ~ 99% (≤ 100kHz) 10% ~ 90% (≤ 1MHz) 50% (≤ 25M Hz) |
| Modulatie | AM / FM / Sweep / FSK / frequentieteller |
| Frequentieteller | 5 - 150 MHz (35 mVrms - 30 Vrms) |
| Geheugen | 10 slots |
| Connectiviteit | USB (Device) |
| Scherm | 3.5" TFT LCD |
| Afmetingen | 260 x 107 x 293 mm |
| Gewicht | 2.5 kg |
Software
Software voor de AFG2100 serie kunt u downloaden op de website van GW Instek.
Accessoires
De AFG-2105 wordt geleverd met:
- Snel-start gids
- Gebruikershandleiding
- Netsnoer
- Test-snoer GTL-110 x2
- Verklaring van herleidbare kalibratie
Downloads
| GW Instek AFG 2X00 manual |  (2.76 MB) | Download |
| GW Instek AFG2X00 datasheet | (685.36 KB) | Download |
| DTC sample | (126.04 KB) | Download |
