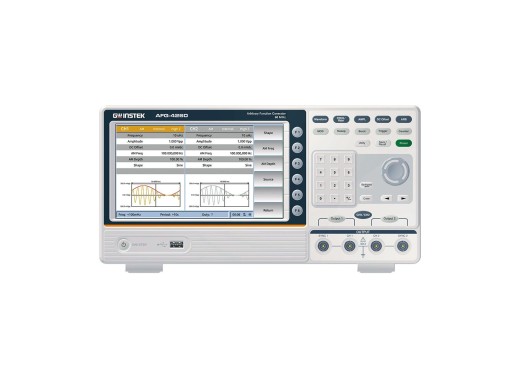

GW Instek AFG-4260 functiegenerator
Details
De GW Instek AFG-4260 is een dubbelkanaals functiegenerator met een maximale bandbreedte van 60MHz en een sample rate van 500MSa/s. De dubbele kanalen maken instellingen zoals frequentie- en amplitudekoppeling en tracking mogelijk. Dit model behoort tot de mid-level modellen van de GW Instek AFG-4000 reeks en combineert een hoge resolutie van 16 bit met een hoge geheugendiepte van 10Mpts per kanaal. De AFG-4260 biedt diverse waveforms, waaronder sine, triangle, square, ramp, pulse, noise, arbitrary en harmonic. De generator is multifunctioneel en uitgerust met functies zoals sweep, burst, een teller functie en meerdere analoge en digitale modulatiemodi. Daarnaast beschikt de AFG-4260 over een ingebouwde waveform editor met 146 ingebouwde arbitrary waveforms voor eenvoudige bewerking en uitvoer. Dankzij het 8" LCD-touchscreen zijn de waveforms duidelijk en overzichtelijk af te lezen en is de bediening eenvoudig. Verder is het apparaat voorzien van USB host- en device-aansluitingen en LAN interfaces voor communicatie.
Modeloverzicht
| Model | AFG-4125E | AFG-4125AE | AFG-4225E | AFG-4235 | AFG-4260 | AFG-4280 | AFG-4210H | AFG-4225H |
|---|---|---|---|---|---|---|---|---|
| Bandbreedte | 25 MHz | 25 MHz | 25 MHz | 35 MHz | 60 MHz | 80 MHz | 100 MHz | 250 MHz |
| Kanalen | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
| Verticale resolutie | 14 bit | 14 bit | 14 bit | 16 bit | 16 bit | 16 bit | 16 bit | 16 bit |
| Sample rate | 125 MSa/s | 125 MSa/s | 125 MSa/s | 500 MSa/s | 500 MSa/s | 500 MSa/s | 500 MSa/s | 1,25 GSa/s |
| Waveform lengte | 16 kpts | 16 kpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts |
| Touchscreen | Nee |
Nee |
Nee |
Ja |
Ja |
Ja |
Ja |
Ja |
| Prijs |
Specificaties
| Frequentie resolutie | 1 µHz |
| Amplitudebereik | 1 mVpp - 10 Vpp |
| Modulatie | AM, DSB-AM, FM, PM, PWM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, OSK, SUM |
| Ingebouwde functies | Sine, Square, Triangle, Ramp, Pulse, Noise, Harmonic, ARB |
| Uitgangsimpedantie | 50 Ω |
| Interfaces | USB host/device |
| Display | 8" TFT LCD (800x480) |
| Afmetingen | 340 x 177 x 90 mm |
| Gewicht | 2,5 kg |
Accessoires
De GW Instek AFG-4260 wordt geleverd met:
- 2x BNC kabel
- Voedingskabel
- USB kabel
- Kalibratieverklaring met traceerbaarheid
Plus en minpunten
- 2 geïsoleerde uitgangskanalen
- 16-bits verticale resolutie
- Geheugendiepte van 10Mpts
